Detail produk:
|
Bahan tubuh: | SS304 SS316 | Bahan Bola: | CF8, CF8M |
---|---|---|---|
Bahan Kursi: | PTFE | Standar: | GB, ANSI, JIS, DIN |
Ukuran: | DN15 ~ DN200 | Tekanan: | 10K 20K |
Cahaya Tinggi: | SS316 Flange End Ball Valve,20K Flange End Ball Valve,DIN Standard Flange End Ball Valve |

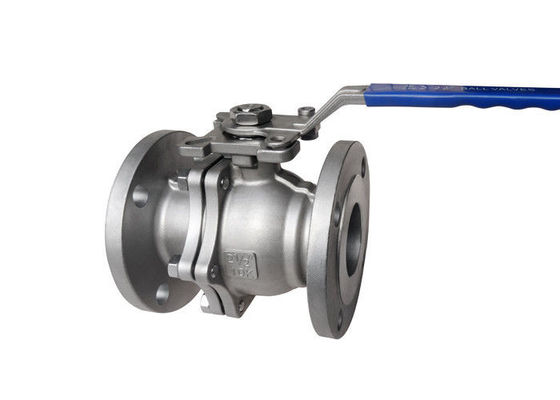

JIS 20K 2PC Cast Steel Ball Valve ISO5211 Direct Mounting Pad untuk Motor
Spesifikasi
Katup bola
Standar yang Berlaku:
- Desain dan Manufaktur: ASME B16.34, API608
- Sambungan: JIS B2212 ~ B213
- Tes dan Inspeksi: JIS B2003, API6D
- Dimensi Tatap Muka: JIS B2002
Rentang ukuran:
- DN15 ~ DN200
Peringkat Tekanan:
- JIS 10K 20K
Kisaran Suhu:
- - 20 ° C ~ 185 ° C
Bagian buka tutup katup bola (bola) digerakkan oleh batang katup dan berputar di sekitar sumbu batang katup.Ini terutama digunakan untuk memotong atau menyalakan media di pipa, dan juga dapat digunakan untuk pengaturan dan kontrol fluida.Model utilitas memiliki keunggulan struktur kompak, penyegelan yang andal, struktur sederhana dan perawatan yang mudah, dan permukaan penyegelan dan permukaan bola sering dalam keadaan tertutup, yang tidak mudah terkikis oleh media, dan mudah dioperasikan dan dirawat .
Tekanan | Ukuran | φD | L | φE | φB | φC | T | f | T-φh | H. | H1 | W | M | P. | A1 | A2 | B1 | B2 |
JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 | 1 | 4-15 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 20 | 117 | 100 | 75 | 58 | 14 | 1 | 4-15 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 25 | 127 | 125 | 90 | 70 | 14 | 1 | 4-19 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 32 | 140 | 135 | 100 | 80 | 16 | 2 | 4-19 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 38 | 165 | 140 | 105 | 85 | 16 | 2 | 4-19 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 50 | 178 | 155 | 120 | 100 | 16 | 2 | 4-19 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | Hubungi kami dengan bebas | |||||||||||||||||
80 | ||||||||||||||||||
100 | ||||||||||||||||||
125 | ||||||||||||||||||
150 | ||||||||||||||||||
200 |
Aplikasi
Cocok untuk media kerja umum seperti air, pelarut, asam dan gas alam, tetapi juga cocok untuk media dengan kondisi kerja yang berat, seperti oksigen, hidrogen peroksida, metana dan etilen, yang banyak digunakan di berbagai industri.
Kekuatan
1. Hambatan fluida kecil: penampang pipa penghubung antara bola dan badan katup sama, dan saluran bola dihubungkan oleh busur melingkar, dan media melewati bola, dan hambatan fluida kecil .
2. Kinerja penyegelan yang baik: Dudukan katup mengadopsi bahan PTFE dengan deformasi elastis tertentu dan kekuatan tinggi, yang mencapai kinerja penyegelan yang baik dan memastikan stabilitas katup.
3. Umur pemakaian yang lama: inti katup dan cahaya yang melihat bahan leher terbuat dari baja tahan karat Austenitik, dan bahan dudukan katup terbuat dari PTFE, yang dapat mencapai ketahanan korosi yang baik dan memperpanjang masa pakai katup.
Pemilihan Model
2PC Full Port Floating Ball Valve
Standar | ANSI | GB | JIS | KERIUHAN |
Tekanan | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
Model | 1) Model Platform Tinggi 2) Model Pegangan |
