Detail produk:
|
Bahan: | Bahan Valve | Koneksi: | Kue wafer |
---|---|---|---|
Operasi: | Menangani | Standar: | ANSI |
Sertifikat: | API ISO Ts CE | Tekanan: | PN16 |
Cahaya Tinggi: | PN25 Ball Valve Floating Type,PPL Seat Floating Ball Valve Floating Ball Valve,PPL Seat Ball Valve Floating Type |

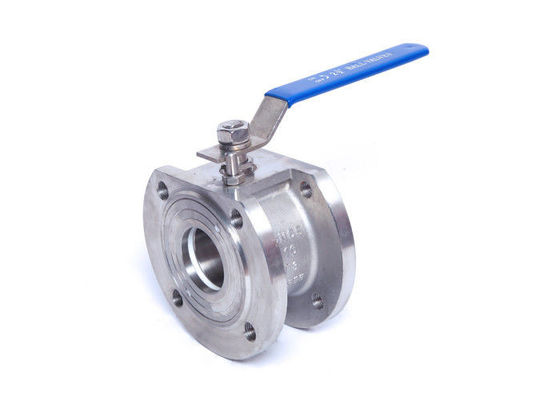

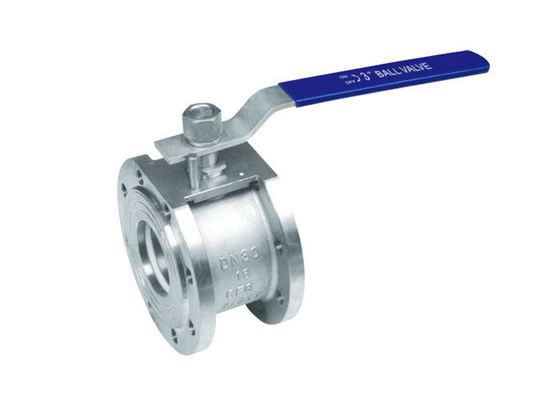

PN25 Pegangan Tekanan Tinggi Wafer Floating Ball Valve PTFE PPL Seat
Katup Bola Jenis Wafer API Terapung Baja Tempa 1/2 ~ 6 inci
Perusahaan RST Valve adalah produsen katup industri, termasuk Thread & Flange Ball Valves, Three Way Ball Valve, Wafer type Ball Valve, Gate Valves, Globe Valves, Check Valves, Y Strainers dalam stainless steel, baja karbon, baja tuang, baja tempa dan baja paduan.
Katup Bola Stainless Steel Tipe Wafer dapat diproduksi dalam standar API, DIN & JIS, kisaran tekanan 150LB, 300LB, PN16 / PN40, 10K / 20K.Bahan utamanya adalah A351 CF8 / CF8M / CF3 / CF3M, A216 WCB, A105, F11, F22, F51, F91, dll. Dioperasikan dengan pegangan atau pegangan dengan perangkat pengunci untuk opsi, bantalan pemasangan ISO5211 juga tersedia.
Katup Bola yang dioperasikan secara manual biasanya dilengkapi dengan kunci pas atau kotak roda gigi.Posisi kunci inggris sejajar dengan garis aliran berarti klep terbuka.Gear box selalu dilengkapi dengan indikator buka tutup yang terpasang di bagian atas rumah.
RST Valve terutama memasarkan: Eropa, Amerika Tengah / Selatan, Timur Tengah / Afrika, Asia (Singapura, Taiwan), dll.
Aplikasi: Industri kimia dan farmasi, industri petrokimia, instalasi hidrolik, udara tekan.
Fitur Umum
Katup Bola Italia
Standar yang Berlaku:
- Desain dan Manufaktur: GB / T12237 / 1989
- Koneksi: JB / T79
- Uji Tahan Api: GB / T13927 - 1992
Rentang ukuran:
- DN15 ~ DN200
Tekanan nominal:
- Konstruksi 1,6 ~ 4,0 MPa
Batas Suhu:
- 20 ° C ~ 350 ° C
Mengambang
Port Penuh
Akhiri Entri
Katup bola Jenis Wafer (atau disebut katup bola Jenis "Italia Super Tipis") digunakan dalam peralatan pipa dalam kondisi PN1.0 ~ 2.5MPa, suhu kerja 29 ~ 180 ℃ (cincin penyegel RPTFE) atau 29 ~ 180 ℃ (cincin penyegel adalah PPL Polyphenylene), untuk mencapai memotong atau menghubungkan media di dalam pipa.Media yang berlaku, seperti air, pengukus, minyak, Asam Nitrat, Asam Asetat, Karbamida, atau media pengoksidasi dapat diterapkan dengan tunduk pada bahan katup perbedaan yang diadopsi.
Satuan: mm | |||||
Tekanan | Ukuran | L | D | D1 | D2 |
PN16 | 15 | 35 | 95 | 65 | 45 |
20 | 38 | 105 | 75 | 55 | |
25 | 42 | 115 | 85 | 65 | |
32 | 50 | 135 | 100 | 78 | |
40 | 62 | 145 | 110 | 85 | |
50 | 72 | 160 | 125 | 100 | |
65 | 95 | 180 | 140 | 120 | |
80 | 118 | 195 | 160 | 135 | |
100 | 140 | 215 | 180 | 155 | |
125 | 195 | 245 | 210 | 185 | |
150 | 225 | 280 | 240 | 210 | |
200 | 275 | 335 | 295 | 265 |
Aplikasi
Wafer Ball Valve dapat digunakan secara luas dalam perminyakan, kimia, metalurgi, pembangkit listrik, industri ringan dan bidang lainnya untuk secara otomatis menyesuaikan atau memotong minyak, air, gas dan pulp atau cairan berserat.
Kekuatan
1. Dibandingkan dengan katup bola normal, katup bola jenis super tipis memiliki keunggulan struktur yang pendek, ringan, lebih mudah dipasang, dan menghemat bahan, dll, dan dengan kinerja insulasi panas yang sangat baik.
2. Kami menggunakan struktur penyegelan fleksibel untuk cincin kursi untuk mencapai hasil kinerja penyegelan yang andal dan mudah untuk operasi buka / tutup, dan struktur pelindung tahan api khusus dipasang di katup untuk menjaga operasi katup dan kinerja penyegelan yang tinggi tidak terpengaruh dalam kondisi risiko kebakaran kecelakaan.
3. Struktur antistatis dapat diatur sesuai permintaan pelanggan.Kami menetapkan pelat lokasi buka / tutup 90o dengan lubang, pelanggan dapat mengunci lokasi sesuai kondisi sebenarnya untuk menghindari kesalahan operasi.
Pemilihan Model
Katup bola wafer
model nomor | Tekanan Pekerjaan / Mpa |
Suhu yang Berlaku / ℃ |
Media yang Berlaku |
Q71F-16P | 1.6 | PTFE≤150 PPL≤250 |
Nitrose |
Q71F-25P | 2.5 | Nitrose | |
Q71F-16Ti | 1.6 | Media Korosif Pengoksidasi | |
Q71F-25Ti | 2.5 | Media Korosif Pengoksidasi |
