Katup Gerbang Wedge Tangguh BS5163A Tubuh Bulat Kaku

I 'm Online Chat Now

Katup Gerbang Wedge Tangguh BS5163A Tubuh Bulat Kaku

Katup Gerbang Wedge Tangguh BS5163A Tubuh Bulat Kaku
Katup Gerbang Wedge Tangguh BS5163A Tubuh Bulat Kaku Katup Gerbang Wedge Tangguh BS5163A Tubuh Bulat Kaku

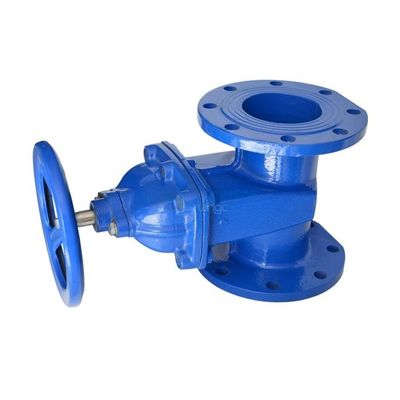

Gambar besar :  Katup Gerbang Wedge Tangguh BS5163A Tubuh Bulat Kaku

Detail produk:
Tempat asal: Cina
Nama merek: OEM
Sertifikasi: WRAS / UL / CE / FM / ISO 9001
Nomor model: OEM
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 set / pcs
Harga: USD 10 ~ 10,000 /pcs
Kemasan rincian: kasus kayu lapis ruggedization cocok untuk pengiriman laut dan melindungi barang
Waktu pengiriman: dalam waktu 25 hari setelah pembayaran
Menyediakan kemampuan: 99.000 pcs / bulan

Katup Gerbang Wedge Tangguh BS5163A Tubuh Bulat Kaku

Deskripsi
Ukuran: Dari DN40 hingga DN 1200 Tekanan: PN10, PN 16
Panjangnya: DIN F4 / F5 atau BS5163A Suhu: -20 ~ 80 C
Tubuh: besi ulet GGG40, DI GGG 50, besi cor GG25 Baji: lapisan besi EPDM / NBR
Penghubung jalur pipa: DIN 3352, JIS 10 K, EN 7005.2 Uji: uji kekuatan dengan 2.4Mpa
Cahaya Tinggi:

BS5163A Resilient Wedge Gate Valve

,

Round Body Resilient Wedge Gate Valve

Rubber Wedge Resilient Seated Gate Valve sebagai BS5163A, DIN F4, F5, AWWA C509



Fitur desain
Baji besi ulet integral dudukan ganda yang dipatenkan, sepenuhnya dikemas EPDM
Torsi penutupan sangat rendah dengan panduan paten yang sangat halus
Dua segel batang dapat diganti sepenuhnya di bawah tekanan
Segel primer yang dipatenkan terintegrasi di baji untuk mencapai segel atas yang sempurna saat katup dibuka.



Spesifikasi:



TIDAK Bagian nama Bahan
1 Tubuh Besi cor ulet
2 Baji Besi cor ulet + EPDM
3 Kacang batang ZCuAl10Fe3 Gunmetal
4 Paking EPDM
5 Kap mesin Besi cor ulet
6 Paking gland ZCuAl10Fe3 Gunmetal
7 Batang 2Cr13 SSx 20Cr13
8 Kelenjar Besi cor ulet
9 Penghapus karet EPDM / NBR
10 Roda tangan Besi cor ulet







A. Penyegelan batang


Tiga segel batang independen yang menawarkan keamanan tiga kali lipat:


• Cincin penghapus NBR melindungi dari kotoran dari luar.


• Bantalan poliamid dengan 4 cincin-O NBR melindungi dari korosi galvanik.


• Segel manchette karet EPDM bertindak sebagai segel hidrolik utama ke aliran.


B.Koneksi bodi / kap mesin


Perakitan unik badan katup dan kap memastikan kekencangan yang tahan lama:


• Gasket kap karet bundar cocok dengan ceruk di kap katup yang mencegahnya

dari ledakan tekanan.


• Baut kap baja tahan karat dimasukkan ke dalam countersink di kap katup, dilingkari

oleh paking kap mesin dan ditutup dengan lelehan panas.Dengan demikian tidak ada resiko korosi

karena baut tidak terkena media atau tanah.



C. Kacang baji


Kacang baji tetap dan integral mengurangi jumlah bagian katup yang dapat digerakkan

meminimalkan risiko korosi dan kerusakan.Kacang baji terbuat dari
kuningan tahan dezincifikasi dengan kemampuan pelumas yang memberikan kompatibilitas optimal

dengan batang baja tahan karat.


D. Irisan divulkanisasi


Inti besi ulet sepenuhnya divulkanisasi dengan karet EPDM yang disetujui air minum

secara internal dan eksternal.



Tidak ada bagian besi yang terkena media dan vulkanisasi karet yang sangat baik

mencegah korosi yang merambat di bawah karet.



Panduan dalam baji dan badan katup memastikan penutupan yang seragam terlepas dari

tekanan tinggi.



Pengoperasian yang aman dipastikan, karena pemandu mencegah beban berlebih pada batang.



Baji memiliki lubang tembus yang besar dan karena tidak ada lubang di inti, stagnan

air atau kotoran tidak dapat terkumpul dan menyebabkan kontaminasi.



Fitur desain:


Gasket Spindle O-ring - "DRY THREAD" - dapat diganti di bawah tekanan.


Spindel baja tahan karat dengan ulir dan bantalan gulung.


Jumlah baji karet sufrace dengan mur spindel yang dapat diganti.


Katup gerbang dengan lubang penuh.


Semua bagian dilindungi dari korosi.





Katup gerbang duduk yang tangguh ke EN 1074-1 dan 2 / EN 1171, dengan EPDM yang disetujui WRAS
bagian karet.


Tubuh dan kap GJS-500-7 (GGG-50).Baji dari besi ulet dengan mur baji tetap,

sepenuhnya divulkanisir dengan karet EPDM.Batang dari baja tahan karat min.13% Cr dengan benang gulung
dan baji stop ring.



Penyegelan batang dengan 4 cincin-O dalam bantalan nilon, manchette karet EPDM, dan NBR

cincin penghapus.Gasket kap EPDM dalam lekukan, baut kap countersunk dikelilingi oleh

bonnet gasket dan disegel dengan lelehan panas.Soket dilengkapi dengan cincin penyegel "Euro" dari EPDM

karet.


Pelapisan epoksi sesuai pedoman DIN 30677-2 dan GSK - secara internal dan eksternal.








Gerbang katup atau bagian penutup biasanya berbentuk baji yang terbuat dari bahan besi tuang

agar cukup kokoh sehingga cocok untuk aplikasi tekanan tinggi dan aliran tinggi.



Dalam katup gerbang kursi yang tahan banting, permukaan luar irisan katup dilapisi dengan elastomer

material sehingga menawarkan segel kedap gelembung bahkan pada tekanan operasi yang tinggi.



Baji katup dioperasikan dengan memutar batang berulir untuk memajukan atau menarik katup

baji di dalam saluran air rumah katup.



Setelah penutupan katup, bahan yang lentur di tepinya membentuk segel kedap gelembung dengan bagian dalamnya

permukaan badan katup.Kotoran atau kontaminasi lain di sistem operasi katup dapat menyebabkan

penyegelan baji yang tidak lengkap atau kerusakan lainnya.



Tujuan lain dari penemuan ini adalah untuk menyediakan katup gerbang dudukan berpegas yang memiliki

peningkatan sistem operator baji yang siap mengatasi efek merusak dari kontaminasi yang ditimbulkan selama konstruksi atau tertahan di dalam produk yang dibawa ke katup.



Ini dan objek lain dari penemuan ini yang akan menjadi jelas dari mempelajari

deskripsi dan gambar terlampir disediakan dalam pengaturan katup, yang terdiri dari katup

rumah yang menentukan jalur air dan dudukan katup di dalam jalur katup.



Baji katup yang ditempatkan di dalam lorong perumahan bergerak di sepanjang arah operasi

antara posisi tertutup bersentuhan dengan dudukan klep untuk menghalangi aliran air melalui klep

lorong dan posisi terbuka yang memungkinkan aliran air melalui lorong katup.



Sepasang track terpisah spasi dibuang di dalam rumah katup di kedua sisi baji

dan meluas sepanjang arah pengoperasian.Sepasang sayap berlawanan dibawa pada baji katup,

bepergian di setiap trek.Sebuah batang katup yang digabungkan ke baji katup menggerakkan baji katup dalam arah bolak-balik yang berlawanan antara posisi buka dan tutup katup.



Rol dibawa pada sayap untuk menggulirkan pengikatan dengan track dan bilah scraper

dilakukan pada sayap yang berdekatan dengan roller untuk mengikis kontaminasi dari rel.



Trek mungkin dilengkapi dengan atau tanpa liner.Jika sayap disediakan tanpa rol karena

aplikasi pemuatan ringan, misalnya, track sebaiknya disediakan tanpa liner.



Kondisi pembebanan yang ringan mungkin saja timbul, misalnya di ujung atas yang berorientasi horizontal

pengaturan katup.Namun, dalam kondisi pembebanan berat seperti, misalnya, di bagian bawah

ujung susunan katup yang dioperasikan secara horizontal, lebih disukai sayap disediakan

dengan rol bantalan beban.



Dalam hal ini, juga disukai bahwa trek dilengkapi dengan liner yang umumnya berbentuk U.

penampang melintang dan terbuat dari bahan yang kokoh seperti baja tahan karat.







FITUR



⊙ Peledakan tembakan

permukaan pelindung diselesaikan dengan peledakan tembakan dan permukaannya halus dan rapi.



⊙ Kursi datar

Cara bore kontinyu yang mulus tanpa reses tempat duduk, tidak mudah untuk mendapatkan pengotor yang menumpuk.

Membuat cairan langsung.



⊙ Mengobati dengan karet

Baik bagian dalam dan luar dilapisi dengan pengetahuan lanjutan tentang vulkanisasi karet kemudian pembuatan

yakinkan elastisitas karet, dan pastikan dimensi geometri yang tepat.Karet dan ulet

tangan katup besi cor bersama-sama hampir tidak.Hal ini dapat menghindari kerusakan karena penggunaan jangka panjang.



⊙ Anti korosi

Baik bagian dalam maupun luar dilapisi dengan resin epoksi bubuk non-toksik untuk memperkuat kapasitas penahan korosi dan meningkatkan kualitas

pasokan air.



⊙ Ruggedization

Katup besi ulet yang lebih tua mudah pecah setelah terkena dampak nonego.Itu bisa berhenti

pecahnya tergantung pada kemampuan mekanik yang baik dari besi ulet.



⊙ Tiga cincin bersegel “○”

Dengan tiga cincin "O", kebocoran bisa sangat dikurangi dan "O" - cincin bisa

diganti dalam kondisi ini dengan tekanan dan tanpa henti air.Pohon dorong

mengurangi hambatan gesekan dan menurunkan torsi operasional.Dan itu bisa menjadi segel saklar

berdering tanpa membuka dan menutup.



⊙ Tubuh bulat kaku

Bodi dipasang dengan teliti, ukuran geometri yang kaku memastikan penyegelan bagian dalam tanpa katup

proses apapun.



⊙ Ringan

Tubuh ini terbuat dari besi ulet, 20% -30% lebih ringan dari yang lama.Mudah untuk diperbaiki dan

pelayanan.



Aplikasi :Katup ini banyak digunakan di pipa cair untuk membuka atau menutup pemasangan seperti itu

air, pembuangan limbah, tenaga listrik, pipa energik, bahan kimia, pengiriman, sumber energi, dll.




STANDAR YANG BERLAKU

⊙ Standar Amerika
Desain untuk ANSI / AWWA C509
Dimensi tatap muka ke ASME B16.10-2000 (seri ISO 3)
Flange dan pengeboran ke SME / ANSI B16.42-1998


⊙ Standar Inggris
Desain ke BS5163, BS5150
Dimensi tatap muka ke BS5163 (seri ISO 3, seri ISO19)
Flange dan pengeboran Ke BS4504 part1 (EN1092)


⊙ Standar Jerman
Desain ke DIN3352
Dimensi tatap muka ke DIN3202 (seri F4: ISO 14; F5: seri ISO 15)
Flange dan pengeboran ke BS EN1092

Aplikasi:Katup ini banyak digunakan di pipa cairan untuk membuka atau menutup pemasangan di air seperti itu,

pembuangan limbah, tenaga listrik, pipa energi, bahan kimia, pengiriman, sumber energi, dll.
