Detail produk:
|
Ukuran: | NPS 2 "hingga 60" | Tekanan: | 150LB hingga 2500LB |
---|---|---|---|
Kisaran suhu: | -196 ℃ ~ 300 ℃ Temperatue rendah, Suhu Normal dan suhu tinggi | Bahan Tubuh dan Potong: | Baja tuang, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316 / F316L / F51 F53 F55, ASTM A35 |
Bahan Kursi: | PTFE, RPTFE, DEVLON, Molon, MENGINTIP, Kursi Logam | Sealing Tubuh dan Batang: | Oring (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), Gasket luka Spiral (316SS + Graphite) Pengepaka |
Cahaya Tinggi: | Katup Bola Terpasang Trunnion Isolasi Ganda,Katup Bola Terpasang Trunnion Aman Api,katup bola masuk samping pn160 |

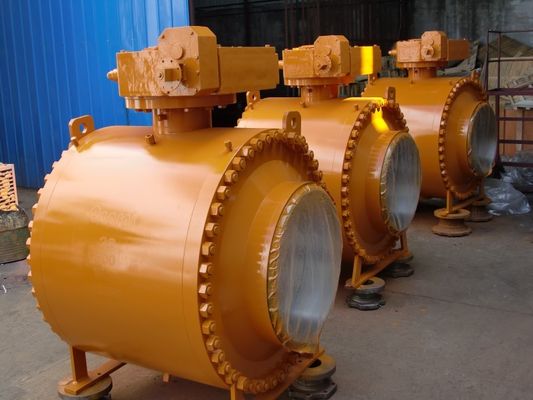

Double Isolation & Bleed Ball Valve Side Entry
Fitur:
1.Tipe Cast dengan 2 Pcs Split Body Deisgn atau Forged Type dengan Desain Body 3 PCS,
Bahan Cor: WCB, CF8, CF8M, CF8C, Duplex Stainless Steel, dll.
Bahan Tempa: A105, F304, F316, F317, F347, F11, F51, F59, DLL.
Bahan Lain tersedia atas Permintaan, tersedia dalam Berbagai Bahan Trim dan Jok (Resilient dan Metal) Untuk Memenuhi Kondisi Servis yang Berbeda.
2. Operasi yang Tersedia:
Pegangan Normal atau Pegangan Terkunci Dioperasikan,
Gear Dioperasikan,
Pneuamtic Dioperasikan,
Dioperasikan dengan Listrik atau Dioperasikan Hidraulik.
2. Peringkat Tekanan yang Tersedia:
CL150, CL300, CL600, CL900, CL1500, CL2500
3. Rentang Ukuran yang Tersedia: 1/2 "- 18"
4. Standar Aplikasi
Standar Desain: API 6D
Dimensi Flange ke ANSI B16.5
Dimensi Tatap Muka untuk ANSI B16.10
Pre-temp.Peringkat Ball Valve ke ASME B16.34
Ketebalan Dinding sesuai ASME B16.34
Fire Safe of Ball Valve Design ke API 6FA / API 607
Periksa & Uji: API 6D / API598
Penandaan Katup Ball Valve: MSS- SP-25
Ke MR-01-75 Atas Permintaan
Deskripsi
Tiga bagian tubuh.Katup dirancang sesuai dengan persyaratan API 6D untuk layanan pipa.Desain batang anti-statis dan anti ledakan.Desain kursi memberikan kekencangan yang sempurna dan tersedia sebagai tipe efek self-relieving atau tipe piston ganda.Disign meminimalkan gesekan yang menyebabkan torsi operasi rendah.Tersedia sebagai double block and bleed execution, yang memungkinkan ventilasi dan pengeringan cairan ling dari rongga tubuh.Tersedia lubang Penuh dan Dikurangi.Katup bola tahan api diuji sesuai dengan BS EN 12266-2, API 6FA dan API 607. Aktuator listrik, pneumatik, dan hidravlik tersedia sesuai kebutuhan pelanggan.
Pengenalan umum
Katup bola yang dipasang di trunnion dirancang sesuai dengan API 6D untuk kelas ASME Kelas 150, 300, 600, 900, 1500, dan 2500. Baja cor tubuh bagian bawah dan desain entri sisi baja tempa tiga bagian menghubungkan sambungan antara bodi dan penutup , sambungan baut trunnion, ketebalan bodi sesuai dengan ANSI B16.34. Cincin kursi adalah tipe mengambang, pegas dimuat untuk memastikan kontak dengan bola untuk memberikan segel ketat yang efektif bahkan pada tekanan diferensial rendah antara rongga dan penutupan hilir. Desain standar adalah duduk empuk.Bahan kursi empuk yang berbeda tersedia berdasarkan kondisi kerja pelanggan.Tersedia dalam Lubang Penuh dan Dikurangi. Aktuator listrik, pneumatik, dan hidraulik tersedia berdasarkan kebutuhan pelanggan.
Tiga bagian desain entri akhir bodi, cincin grafit atau segel viton o-ring (atau permintaan) memastikan integritas segel mutlak.Desain bodi yang dibaut mencakup kesesuaian logam yang tumpang tindih dengan toleransi ketat antara bodi dan adaptor untuk meminimalkan kemungkinan pergerakan karena tegangan pipa.Gasket stainless steel / grafoil diisi luka spiral suhu tinggi digunakan untuk segel absolut.
Bodi dan adaptor memiliki dimensi untuk kontak logam untuk memastikan gasket crush yang benar.
Jenis Ball Valve | Desain dan Manufaktur | Tatap Muka / Ujung ke Ujung | Dimensi Flange | Peringkat Suhu Tekanan | Inspeksi dan Tes |
Pisahkan katup bola Flange | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
Katup bola flensa tetap | API6D / API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
Bahan Utama
Bahan tubuh | Bahan trim | Bahan segel | Gasket / Packing |
WCB / LCB / CF8 / CF8M / CF3 / CF3M, DLL. | SS410, SS420, SS304, SS316, DLL | PTFE, RPTFE, MENGINTIP, PPL, DLL. | GRAFIT.PTFE, PPL.DLL |
Desain aman kebakaran
Katup bola memastikan 100% lulus uji aman api.Karena Ball valve menerapkan dua desain tertutup melalui segel O-ring dan paking spiral grafit logam.Ketika katup terbakar, bahan non-logam seperti segel dudukan PTFE, gasket, segel O-ring, karet dll akan rusak, sedangkan lapisan luar gasket luka spiral grafit logam menyediakan segel sekunder.Ketika dudukan empuk dibakar, dudukan logam secara otomatis akan membentuk segel logam dengan bola di bawah desakan pegas yang secara efektif akan mengontrol kebocoran internal dan kebocoran eksternal.Desain katup sepenuhnya sesuai dengan API 607, API 6FA, BS 6755, JB / T 6899 dan standar lainnya,
Batang tahan ledakan:
Batang dibuat terpisah dari bola dengan bahu bundar tipe-T integral, dipertahankan dengan hambar. (Desain lain Tersedia berdasarkan permintaan)
Perangkat anti-statis:
Alat anti statik tipe pegas plus grafit diaplikasikan diantara bola, batang, flensa kelenjar dan badan untuk menjaga kontinuitas listrik diantara semua komponen logam.Dan pastikan resistansi lebih rendah dari persyaratan layanan yang paling parah.
Perangkat injeksi minyak
Untuk DN150 (NPS 6) & lebih besar batang dan dudukan katup dilengkapi dengan perangkat injeksi minyak penyegel, Untuk DN125 & lebih kecil, kami dapat menyediakan perangkat injeksi minyak penyegel sesuai dengan kebutuhan pelanggan.Ketika O-ring rusak secara tidak sengaja, dengan menginjeksikan sealant yang disegel untuk mencegah media melalui ring dudukan katup dan batang bocor.
Opsi Penyegelan
Kursi empuk: Segel O-Ring Metal ke Metal
Struktur sederhana penyegelan andal Berlaku untuk partikulat Penyegelan andal, torsi rendah, memenuhi tinggi pelanggan
aplikasi luas biaya rendah.kondisi media keandalan penyegelan dan persyaratan torsi rendah
DOUBLE BLOCK & BLEED (DBB)
Ketika bola dalam posisi tertutup, setiap dudukan menutup media proses secara independen pada saat yang sama antara aliran atas / bawah dan rongga tubuh, ini memungkinkan pendarahan tekanan rongga yang terperangkap (DBB) melalui katup pembuangan dan ventilasi.Fungsi blok ganda dan pembuangan memungkinkan untuk membilas katup di bawah tekanan dan memverifikasi bahwa dudukan disegel dengan benar.
DOUBLE ISOLATION & BLEED (DIB)
Kursi efek piston ganda, tekanan sedang, baik di hulu dan hilir serta di rongga tubuh, menciptakan dorong yang dihasilkan yang mendorong cincin kursi ke bola, katup dengan cincin kursi efek piston ganda membutuhkan pelepas tekanan rongga untuk mengurangi build- atas tekanan berlebih di rongga tubuh.
Bola dipasang dengan trunnion dan batang untuk ukuran 4 ”& lebih kecil.Dukungan pelat trunnion untuk ukuran 6 ”& lebih besar
