Detail produk:
|
Ukuran: | NPS 2 "hingga 60" | Tekanan: | 150LB hingga 2500LB |
---|---|---|---|
Kisaran suhu: | -196 ℃ ~ 300 ℃ Temperatue rendah, Suhu Normal dan suhu tinggi | Bahan Tubuh dan Potong: | Baja tuang, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316 / F316L / F51 F53 F55, ASTM A35 |
Bahan Kursi: | PTFE, RPTFE, DEVLON, Molon, MENGINTIP, Kursi Logam | Sealing Tubuh dan Batang: | Oring (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), Gasket luka Spiral (316SS + Graphite) Pengepaka |
Cahaya Tinggi: | API607 Double Block Bleed Ball Valve,WCB Side Entry Ball Valve,WCB Double Block Bleed Ball Valve |

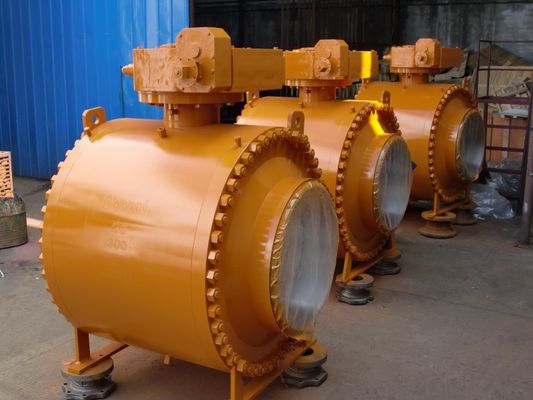

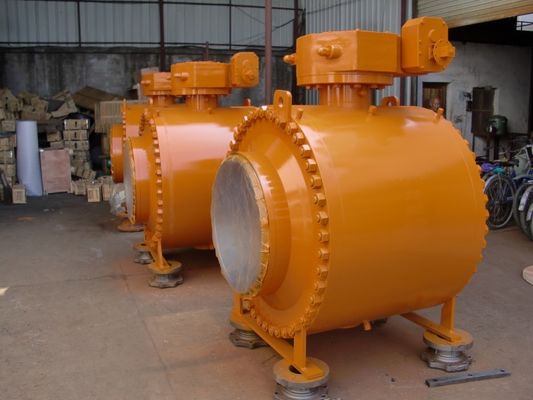

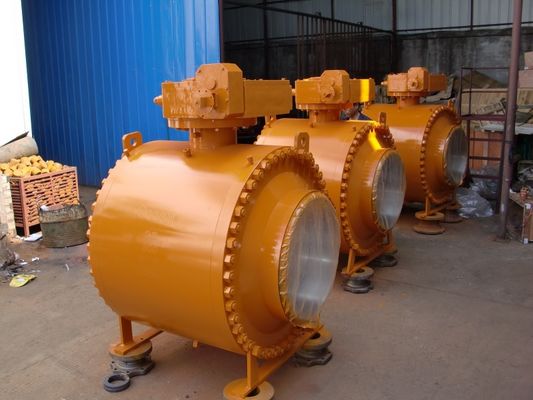

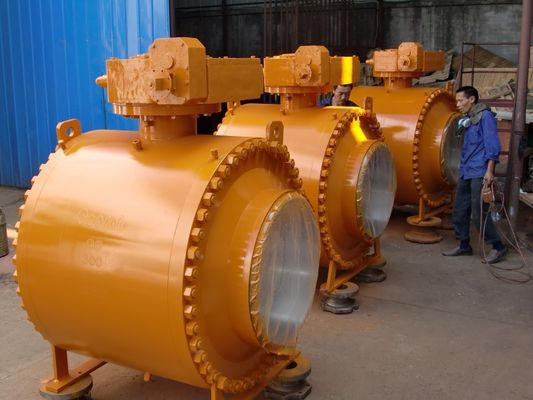

Double Block & Bleed Ball Valve Side Entry
FITUR DESAIN KHUSUS
Untuk aplikasi yang spesifik dan lebih menuntut untuk menjamin keandalan paket bawah laut selama masa pakai tanpa perawatan (hingga 30 tahun), termasuk fitur desain khusus:
Penyegelan Logam Utama Body-to-closure / Body-to-bonnet dengan cincin gasket Metal (tipe BX)
Penghalang ganda pada sistem penyegelan batang dan penyegelan batang logam primer berdasarkan permintaan untuk layanan yang ketat.
Penyegelan logam-ke-logam antara Bola dan Kursi (dilapisi TCC) dengan 0 kinerja kebocoran (RATE A) untuk servis fluida.
Segel non-elastomer (PTFE-PEEK) kompatibel dengan sebagian besar media berat, cocok untuk layanan blow-down di atas -29 ° C dan tanpa risiko degradasi bertahap.
Perlindungan internal pada semua area penyegelan dan permukaan kritis dengan lapisan las N06625;berpakaian lengkap atas permintaan untuk layanan yang parah.
Ventilasi dan tiriskan port pengaturan dengan penghalang logam primer dan pengelasan segel.
Data Desain
Standar desain: API 6D, DIN3357-1, EN12516-1
Standar tatap muka: API6D, ASME B16.10, DIN3202
Standar Penghubung: ASME B 16.5, ASME B16.47, DIN 2543/4, ASME B 16.25
Standar Uji & Pemeriksaan: API 6D, API 598
Suhu Kerja: -196 ℃ ~ 610 ℃
Jenis koneksi: RF, RTJ, FF, BW.BSPT, NPT
Lingkungan asam: NACE MR0175
Katup bola yang dipasang Trunnion cocok untuk digunakan pada berbagai jenis pipa dari Kelas 150 hingga Kelas 2500, PN16 ~ PN160, JIS 10K ~ JIS 20K untuk memotong atau menghidupkan media pipa, di mana jenis operasinya termasuk roda gigi cacing, manul, aktuator pneumatik atau elektrik, secara umum pada sambungan flensa, dan sambungan ujung pengelasan butt juga.
Desain aman kebakaran
Katup bola memastikan 100% lulus uji aman api.Karena Ball valve menerapkan dua desain tertutup melalui segel O-ring dan paking spiral grafit logam.Ketika katup terbakar, bahan non-logam seperti segel dudukan PTFE, gasket, segel O-ring, karet dll akan rusak, sedangkan lapisan luar gasket luka spiral grafit logam menyediakan segel sekunder.Ketika dudukan empuk dibakar, dudukan logam secara otomatis akan membentuk segel logam dengan bola di bawah desakan pegas yang secara efektif akan mengontrol kebocoran internal dan kebocoran eksternal.Desain katup sepenuhnya sesuai dengan API 607, API 6FA, BS 6755, JB / T 6899 dan standar lainnya,
DOUBLE BLOCK & BLEED (DBB)
Ketika bola dalam posisi tertutup, setiap dudukan menutup media proses secara independen pada saat yang sama antara aliran atas / bawah dan rongga tubuh, ini memungkinkan pendarahan tekanan rongga yang terperangkap (DBB) melalui katup pembuangan dan ventilasi.Fungsi blok ganda dan pembuangan memungkinkan untuk membilas katup di bawah tekanan dan memverifikasi bahwa dudukan disegel dengan benar.
DOUBLE ISOLATION & BLEED (DIB)
Kursi efek piston ganda, tekanan sedang, baik di hulu dan hilir serta di rongga tubuh, menciptakan dorong yang dihasilkan yang mendorong cincin kursi ke bola, katup dengan cincin kursi efek piston ganda membutuhkan pelepas tekanan rongga untuk mengurangi build- atas tekanan berlebih di rongga tubuh.
Batang tahan ledakan:
Batang dibuat terpisah dari bola dengan bahu bundar tipe-T integral, dipertahankan dengan hambar. (Desain lain Tersedia berdasarkan permintaan)
Perangkat anti-statis:
Alat anti statik tipe pegas plus grafit diaplikasikan diantara bola, batang, flensa kelenjar dan badan untuk menjaga kontinuitas listrik diantara semua komponen logam.Dan pastikan resistansi lebih rendah dari persyaratan layanan yang paling parah.
Perangkat injeksi minyak
Untuk DN150 (NPS 6) & lebih besar batang dan dudukan katup dilengkapi dengan perangkat injeksi minyak penyegel, Untuk DN125 & lebih kecil, kami dapat menyediakan perangkat injeksi minyak penyegel sesuai dengan kebutuhan pelanggan.Ketika O-ring rusak secara tidak sengaja, dengan menginjeksikan sealant yang disegel untuk mencegah media melalui ring dudukan katup dan batang bocor.
Opsi Penyegelan
Kursi empuk: Segel O-Ring Metal ke Metal
Struktur sederhana penyegelan andal Berlaku untuk partikulat Penyegelan andal, torsi rendah, memenuhi tinggi pelanggan
aplikasi luas biaya rendah.kondisi media keandalan penyegelan dan persyaratan torsi rendah
Jenis Ball Valve | Desain dan Manufaktur | Tatap Muka / Ujung ke Ujung | Dimensi Flange | Peringkat Suhu Tekanan | Inspeksi dan Tes |
Pisahkan katup bola Flange | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
Katup bola flensa tetap | API6D / API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
Bahan Utama
Bahan tubuh | Bahan trim | Bahan segel | Gasket / Packing |
WCB / LCB / CF8 / CF8M / CF3 / CF3M, DLL. | SS410, SS420, SS304, SS316, DLL | PTFE, RPTFE, MENGINTIP, PPL, DLL. | GRAFIT.PTFE, PPL.DLL |
Bola dipasang dengan trunnion dan batang untuk ukuran 4 ”& lebih kecil.Dukungan pelat trunnion untuk ukuran 6 ”& lebih besar
