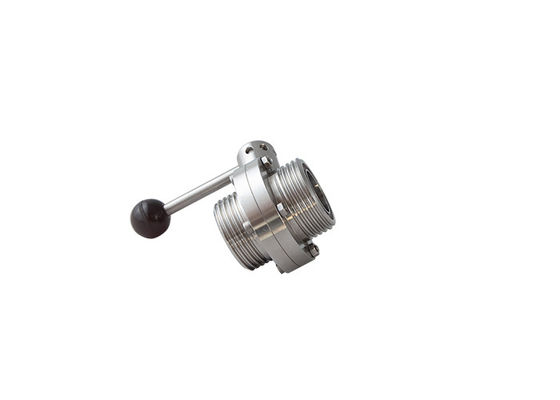

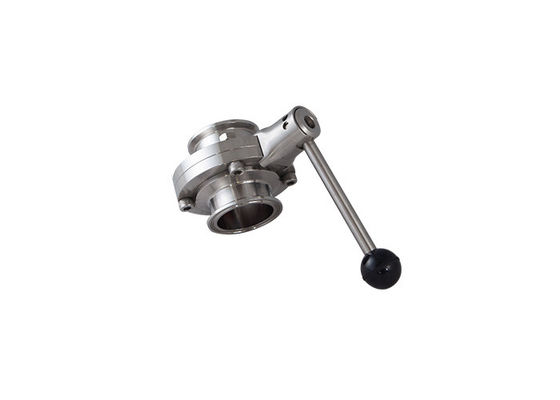

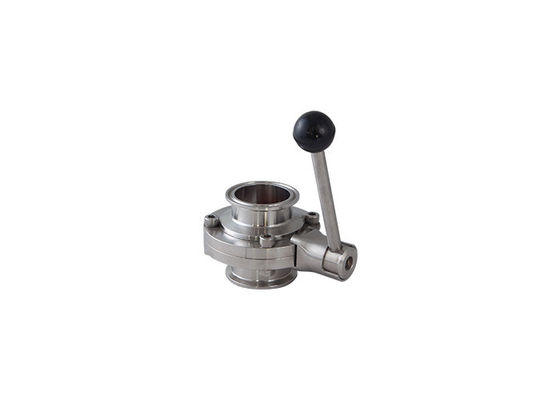

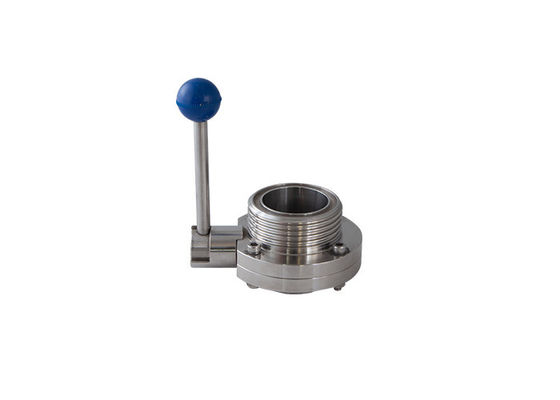

Katup Kupu-Kupu Manual Higienis
Butterfly Valve Manual Higienis kami cocok untuk digunakan dalam makanan, produk susu, tempat pembuatan bir, dan aplikasi proses higienis secara umum.Katup sanitasi dengan bodi Stainless Steel dan segel EPDM food grade dalam sambungan OD Weld, RJT Male / Male atau Clamp End dan tuas takik atau pegangan tarik.
Katup kupu-kupu menyediakan isolasi hidup / mati manual dan pembatasan aliran sejalan.
Cocok untuk aktuasi pneumatik.
Fitur utama:
Tersedia dalam OD Weld, RJT Male / Male dan Clamp End
Ukuran: 1 "hingga 4"
Kisaran suhu: -10 ° C hingga 120 ° C
Kisaran tekanan: Hingga 10 Bar (air pada suhu 20 ° C)
Liner sesuai dengan persyaratan FDA
Versi yang diaktifkan tersedia
Parameter teknik
| Standar |
3A, SMS, DIN, ISO, RJT, IDF |
| Produk bagian baja yang dibasahi |
AISI304 / AISI316L |
Dilengkapi dengan laporan inspeksi material |
| Bagian baja lainnya |
AISI304 |
| Ukuran |
3/4 "~ 6", DN20 ~ DN150,19mm ~ 152,4mm |
| Bahan segel |
EPDM / VMQ / FPM |
Semua bahan segel sesuai dengan FDA21CFR117.2600 |
| Tekanan Pekerjaan |
≤10bar (145psi) |
| Tekanan suplai untuk aktuator udara |
5 ~ 8 (0 ~ 116psi) |
| Suhu kerja |
EPDM: -14 ~ 248ºF (-10 ~ 120ºC) |
| VMQ: -58 ~ 356ºF (-50 ~ 180ºC) |
| FPM: 22 ~ 446ºF (-30 ~ 230ºC) |
| Materi lain tersedia atas permintaan |
| Suhu sterilisasi |
302ºF (150ºC, maks 20 menit) |
| Perawatan permukaan luar |
Ra16 ~ 32uin (o.4 ~ 0.8um) |
| Perawatan permukaan dalam |
Ra32 ~ 64uin (o.8 ~ 1.6um) |
| Koneksi berakhir |
butt-weld, ujung yang dijepit, ujung jantan, ujung mengarah |
| Kepala pneumatik |
Biasanya tertutup (NC) -Air terbuka, pegas untuk menutup |
| Biasanya terbuka (TIDAK) -Air untuk menutup, pegas untuk membuka |
| Udara ke udara (AA) -Air untuk membuka, udara ke tutup |
Pilihan
1. Kursi dan paking dapat berupa NBR (Nitrile), VMQ (Silicone) atau Viton (FPM) semua sesuai dengan FDA 21CFR177.2600.
2. Sambungan akhir dapat dilas pantat, penjepit sanitasi, ulir, flensa, I-line atau lainnya berdasarkan permintaan.
3. Menangani: pegangan tarik 3 posisi;pegangan multi-posisi dari baja tahan karat murni atau dengan penutup plastik.
4. Aktuator: aktuator baja tahan karat pneumatik (tipe vertikal), aktuator aluminium pneumatik (tipe horizontal), aktuator listrik.
5. kontrol: sensor posisi, pengontrol C-top, pengontrol C-top (AS-I)
Fitur desain
1. Berbagai standar dapat disediakan: DIN, 3A, SMS, ISO / IDF, BS / RJT, dan ASME / BPE.
2. Tersedia dalam ukuran dari DN25 / 1 "hingga DN300 / 12"
3. Gagang multiposisi dapat digunakan untuk katup hingga DN100 / 4 ";
4. Pegangan tarik dapat digunakan untuk katup dari DN25 / 1 "hingga DN300 / 12"
Pegangan manual,
5. aktuator pneumatik dan aktuator listrik dapat dipertukarkan.
6. Segel mematuhi FDA 21CFR 177. 2600.
7. Badan katup dapat disesuaikan dengan berbagai pilihan koneksi yang berbeda.
Kami juga menyediakan katup kupu-kupu sanitasi, katup pengalihan aliran sanitasi, katup BPT sanitasi, katup kontrol pengatur sanitasi, katup diafragma sanitasi, katup bola sanitasi, katup pengambilan sampel sanitasi, katup pengaman sanitasi, katup pengurang tekanan sanitasi, siku sanitasi, tee saniter, reduksi sanitasi , serikat sanitasi, penjepit sanitasi, ferrule sanitasi, klem pipa sanitasi, bola pembersih sanitasi, kaca penglihatan sanitasi, penutup lubang saluran sanitasi, saringan sanitasi, filter, dan perlengkapan pipa sanitasi lainnya ....
Kami akan berusaha semaksimal mungkin untuk memberikan harga terbaik dan kualitas terbaik.
