Koneksi JB / T79 PN16 Full Port Flange End Ball Valve

I 'm Online Chat Now

Koneksi JB / T79 PN16 Full Port Flange End Ball Valve

Koneksi JB / T79 PN16 Full Port Flange End Ball Valve
Koneksi JB / T79 PN16 Full Port Flange End Ball Valve Koneksi JB / T79 PN16 Full Port Flange End Ball Valve

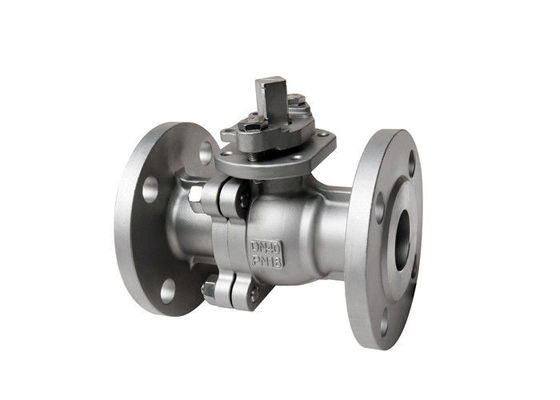

Gambar besar :  Koneksi JB / T79 PN16 Full Port Flange End Ball Valve

Detail produk:
Tempat asal: Cina
Nama merek: OEM
Sertifikasi: API ISO Ts CE
Nomor model: OEM
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 pc
Harga: Negotiable
Kemasan rincian: kasus kayu lapis
Waktu pengiriman: 7-30 hari kerja
Syarat-syarat pembayaran: L / C, D / A, D / P, T / T, Western Union, MoneyGram
Menyediakan kemampuan: 10000 PCS / MULUT

Koneksi JB / T79 PN16 Full Port Flange End Ball Valve

Deskripsi
Bahan Valve: Besi tahan karat Koneksi: Penghubung jalur pipa
Ukuran: DN15 ~ DN200 Operasi: Menangani
Tekanan: PN16 Medium: Gas Minyak Air
Cahaya Tinggi:

Full Port Flange End Ball Valve

,

PN16 Flange End Ball Valve

,

JB/T79 Connection Flange End Ball Valve

Handle Dioperasikan Port Penuh Flensa Ball Valve Flange Ganda Berakhir Standar GB



Spesifikasi



Fitur Katup
Desain bak terpisah dengan ujung bergelang untuk pemasangan cepat, perawatan in-line, dan pembangunan kembali.Konstruksi bola padat memberikan integritas struktural dan meminimalkan aliran turbulensi.
Sambungan bak dirancang untuk mencegah kompresi internal katup yang berlebihan, sehingga menghasilkan torsi pengoperasian yang rendah dan konsisten.
Alas dudukan telah memenuhi ISO 5211 untuk kemudahan dan pertukaran aktuasi
Batang anti-tiup bermuatan bawah.
Investasi cast body & cap pada ukuran 1/2 ″ hingga 2 ″.Sand cast body & cap pada ukuran 2-1 / 2 "hingga 10".
Desain dasar mematuhi ASME / ANSI B16.34 & EN 12516-1
Ujung bergelang memenuhi ASME / ANSI B16.5
Dimensi tatap muka sesuai dengan ASME / ANSI B16.10
Diuji menurut API 598 & ANSI B 16.34



Rentang ukuran:


- DN15 ~ DN200

Peringkat Tekanan:
- GB PN16 PN25 PN40
Kisaran Suhu:
- -20 ° C ~ 185 ° C



Katup bola dan katup gerbang adalah jenis katup yang sama.Perbedaannya adalah bahwa bagian buka & tutup adalah bola, dan bola berputar mengelilingi badan katup untuk mencapai katup membuka & menutup.Katup bola terutama digunakan di dalam pipa untuk memotong, mendistribusikan, dan mengubah arah aliran medium.Standar katup bola flensa GB / T21465-2008 "Istilah katup" didefinisikan sebagai: bagian pembuka dan penutup (bola) digerakkan oleh batang katup dan berputar di sekitar sumbu batang katup.



Satuan: mm
Tekanan Ukuran L φE φB φC T f
PN16 15 130 95 65 45 14 2
20 140 105 75 55 14 2
25 150 115 85 65 14 2
32 165 135 100 78 16 2
40 180 145 110 85 16 3
50 200 160 125 100 16 3
65 220 180 145 120 18 3
80 250 195 160 135 20 3
100 280 215 180 155 20 3
125 320 245 210 185 22 3
150 360 280 240 210 24 3
200 400 335 295 265 26 3



Aplikasi



Katup bola terutama digunakan di dalam pipa untuk memotong, mendistribusikan, dan mengubah arah aliran medium.



Kekuatan Ball Valve

1. Kinerja anti-statik: pegas diatur antara bola, batang katup dan badan katup, dan listrik statis yang dihasilkan oleh proses switching dapat diturunkan.


2. Karena bahan seperti polytetrafluoroethylene memiliki sifat melumasi sendiri yang baik dan kehilangan gesekan dengan badan bola kecil, masa pakai katup bola pneumatik menjadi lama.


3. Hambatan fluida rendah, dan katup bola pneumatik adalah katup dengan hambatan fluida terkecil di semua jenis katup.



4. Segel batang katup dapat diandalkan.Karena valve stem hanya melakukan gerakan yang sama dengan gerakan mengangkat, maka packing seal dari valve stem tidak mudah rusak, dan kapasitas penyegelan meningkat seiring dengan peningkatan tekanan medium.



Pemilihan Model



2PC Full Port Floating Ball Valve

Standar ANSI GB JIS KERIUHAN
Tekanan 150LB / 300LB PN16 / PN25 / PN40 10K / 20K PN16 / PN25 / PN40
Matreial 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB
Model 1) Model Platform Tinggi 2) Model Pegangan
