Detail produk:
|
Bahan tubuh: | WCB | Bahan Bola: | WCB |
---|---|---|---|
Bahan Kursi: | PTFE | Model Port: | L-Port |
Tekanan: | PN16 | Koneksi: | Penghubung jalur pipa |
Cahaya Tinggi: | 3 Way Flange End Ball Valve,WCB Flange End Ball Valve,PN40 Flange End Ball Valve |

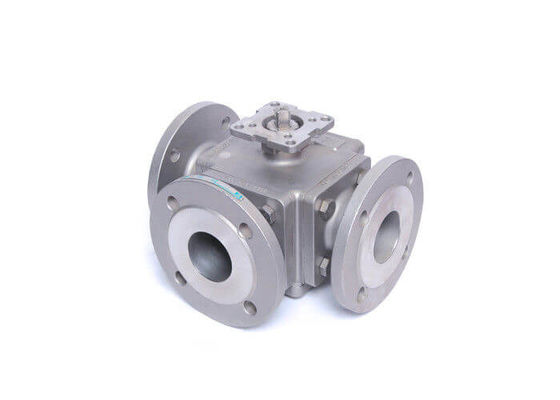

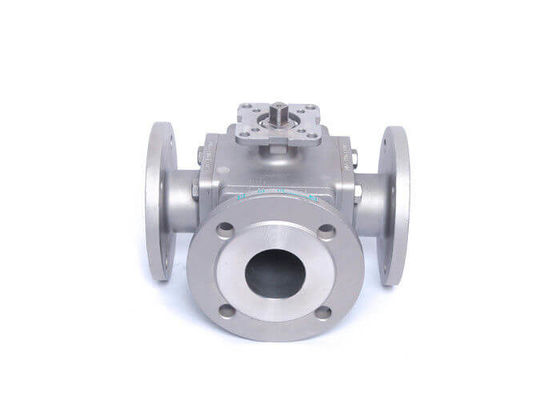

Small Full Port 3 Way Flanged Ball Valve Square Body dengan Mounting Pad
katup bola wafer dirancang sesuai dengan API608, ASME B16.34, API6D, DIN 3357 dll yang telah banyak digunakan dalam serangkaian bidang, termasuk gas alam, pemurnian, makanan, petrokimia dll. Katup bola mengambang wafer ujung Royeon adalah " one piece body type structure design. Katup ini biasanya digunakan untuk melayani tekanan rendah (150 ~ 300LB) dan memasang batas ruang
Fitur dan keuntungan
● Port penuh atau kurangi port
● Desain dan konstruksi tahan api
● Batang tahan ledakan
● Kinerja torsi rendah
● Perangkat anti-statis untuk ball-stem
● Perangkat pengunci opsional
● Flensa atas ISO 5211 (bantalan pemasangan langsung untuk otomatisasi mudah)
Rentang ukuran:
- DN15 ~ DN200
Peringkat Tekanan:
- PN16 PN25 PN40
Kisaran Suhu:
- -20 ° C ~ 185 ° C
Katup bola tiga arah dapat dibagi menjadi tipe Q44L dan tipe Q45T untuk persyaratan peralihan yang berbeda dari arah aliran sedang. MODEL "L-PORT" dapat mewujudkan peralihan arah aliran sedang, dan dua saluran yang dapat saling tegak lurus dapat dihubungkan atau ditutup.MODEL "T-PORT" dapat mewujudkan aliran pemisahan atau campuran media, tidak hanya dapat mewujudkan peralihan arah aliran medium, tetapi juga dapat menghubungkan tiga saluran satu sama lain, dan juga dapat menutup saluran apa pun dan menghubungkan satu sama lain dua saluran.Katup memiliki karakteristik struktur yang kompak, penampilan cantik dan kinerja penyegelan yang baik.
Tekanan | Ukuran | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
Aplikasi
Katup ini terutama digunakan dalam sirkulasi air dan drainase industri, pasokan air perkotaan dan drainase, bangunan bertingkat tinggi dan hotel saluran air bertekanan pompa, digunakan untuk mengurangi air dan menghilangkan palu air yang merusak, menjamin operasi yang aman dari jaringan pipa.Dirancang untuk memperhitungkan penuh persyaratan lingkungan, tidak ada getaran, tidak ada kebisingan, kelancaran, memastikan bahwa hotel, hunian tenang dan memiliki fungsi hemat daya.
Kekuatan Ball Valve 3 arah
1. Hambatan fluida rendah, dan koefisien hambatan sama dengan panjang pipa.
2. Strukturnya sederhana, ukurannya kecil dan ringan.
3. Ini kompak dan dapat diandalkan, dan memiliki sifat penyegelan yang baik.Ini juga telah banyak digunakan dalam sistem vakum.
4. Pengoperasiannya mudah, pembukaan dan penutupannya cepat, dan rotasinya 90 ° dari pembukaan penuh hingga penutupan penuh, yang nyaman untuk kontrol jarak jauh.
5. Perawatannya mudah, katup bola memiliki struktur yang sederhana, dan cincin penyegel umumnya dapat digerakkan, dan pembongkaran serta penggantian relatif nyaman.
6. Saat terbuka penuh atau tertutup penuh, permukaan penyegelan bola dan dudukan katup diisolasi dari media, dan media tidak menyebabkan erosi pada permukaan penyegelan katup.
7. Berbagai aplikasi, dari kecil hingga beberapa milimeter, hingga beberapa meter, dari vakum tinggi hingga tekanan tinggi dapat diterapkan.
