Detail produk:
|
Bahan: | TP316L Baja Tahan Karat | Jenis koneksi: | Edn Berulir |
---|---|---|---|
Ukuran: | 2 | Paduan: | T304 atau T316L |
Standar: | 3A ASME BPE | Gaya: | Katup kupu-kupu |
Cahaya Tinggi: | Katup Kupu-kupu Sanitasi 2 ``,Katup Kupu-kupu Sanitasi Lubang Penuh,Katup Kupu-kupu Sanitasi Kursi EPDM |

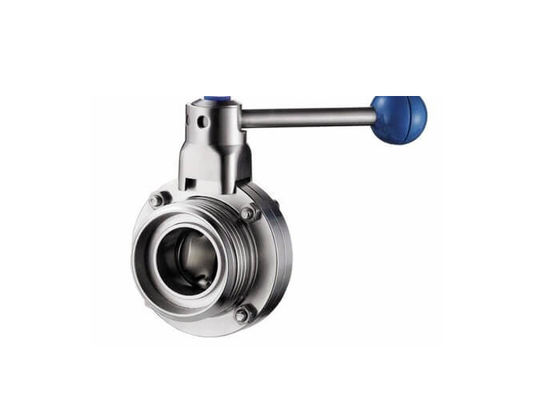

Katup Kupu-kupu Sanitasi 2 '' Full Bore Dengan Pegangan Tarik, Tipe Manual
Fitur:
Ini adalah katup kupu-kupu sanitasi tipe manual dengan ujung ulir / ulir, yang banyak digunakan dalam sistem perpipaan proses untuk isolasi dan kontrol.Katup kupu-kupu ini beroperasi secara manual.
Spesifikasi:
Ukuran yang tersedia: 1/2 "hingga 4" (1/2 ", 3/4", 1 ”, 1 1/2", 2 ", 2 1/2", 3 ", 4"); DN15 - DN100 ( DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100).
Bahan: Bahan badan katup dan cakram dapat berupa bahan AISI 304 atau AISI 316L, 304L dan 316 tersedia berdasarkan permintaan.
Max.tekanan kerja: 145psi (10bar) untuk DN25 / 1 "-DN100 / 4";116psi (8bar) untuk DN125 / 5 "-DN150 / 6";73psi (5bar) untuk DN200 / 8 "-DN300 / 12".
Kisaran suhu: 14 ~ 248 ° F (-10 ~ 120 ° C) dengan kursi EPDM, -58 ~ 356 ° F (-50 ~ + 180 ° C) dengan kursi VMQ (Silicone).
Pengoperasian: Pegangan tarik 4 posisi seperti yang ditunjukkan foto produk
Koneksi akhir: utas / utas
Perlakuan permukaan: Ra 16 ~ 32µin (0,4 ~ 0,8µm), Ra 32µin adalah default.
Pilihan:
Bahan badan katup dan cakram dapat berupa bahan AISI 304 atau AISI 316L, 304L dan 316 tersedia berdasarkan permintaan.
Kursi dan paking dapat berupa EPDM, VMQ (Silicone) atau Viton (FPM), semuanya sesuai dengan FDA 21CFR177.2600.
Sambungan ujung dapat dilas pantat, tri-klem sanitasi, ulir, flensa, I-line atau lainnya berdasarkan permintaan.
Menangani: Pegangan tarik 4 posisi;pegangan multi-posisi dengan penutup plastik atau dari baja tahan karat murni.
Deskripsi:
Baja | Produk bagian baja yang dibasahi | AISI 304 atau 316L | Dilengkapi dengan laporan inspeksi material |
Bagian baja lainnya | AISI 304 | ||
Bahan segel | Standar | EPDM | Semua bahan segel mematuhi FDA 21CFR117.2600 |
Pilihan | VMQ / Viton (FPM) | ||
Tekanan | Tekanan Pekerjaan | ≤145psi (10bar) | |
Tekanan suplai untuk aktuator udara | 70 ~ 116psi (5 ~ 8bar) | ||
Suhu | Suhu kerja |
EPDM: 14 ~ 248 ° F (-10 ~ 120 ° C) VMQ (Silikon): -58 ~ 356 ° F (-50 ~ + 180 ° C) Viton (FPM): -22 ~ 428 ° F (-30 ~ + 220 ° C) |
|
Suhu sterilisasi | 150 ° C (302 ° F), Maks.20 menit | ||
Pengobatan permukaan | Perawatan permukaan dalam | Ra 16 ~ 32µin (0,4 ~ 0,8µm) | |
Perawatan permukaan luar | Ra 32 ~ 64µin (0,8 ~ 1,6µm) | ||
Koneksi | Koneksi akhir: butt-welded, sanitary clamp, male and female threaded, flanged, I-line atau lainnya berdasarkan permintaan. |
Komposisi Kimia:
Elemen | 316L (berat%) |
C / Max. | 0,035 |
Mn / Max | 2.00 |
P / Max | 0,045 |
S / Max | 0,005 - 0,017 |
Si / Max | 1.00 |
Ni | 10.00 - 14.00 |
Kr | 16.00 - 18.00 |
Mo | T / A |
Fe | Bal. |
Cu | T / A |
N | T / A |
Peralatan mekanis:
Kelas | Kekuatan tekanan (Mpa) |
Kekuatan Hasil (Mpa) |
Pemanjangan (%) |
Kekerasan (HRB) |
316L |
≥485 |
≥170 |
≥35 |
≤90 |
Kualitas asuransi:
1. Bahan Dikendalikan & Mesin Tepat.
2. Mudah dilas
3. Cepat muat
4. Tahan korosi yang tinggi
5. Umur panjang
6. Sistem Stok Pengaman.
7. Dikemas dengan baik
8. Pengiriman cepat
9. Permukaan Akhir: # 180 Grit, # 320 Grit
Aplikasi:
Katup sanitasi baja tahan karat NYHAU berlaku untuk berbagai industri manufaktur:
1. Makanan & Minuman
2. Produk susu
3. Anggur & Pabrik Bir
4. Kosmetik
5. Apotek
6. Bioteknologi
