Katup Bola Berulir DN50 DN65 DN80 Digerakkan Pneumatik

Katup Bola Berulir DN50 DN65 DN80 Digerakkan Pneumatik
Katup Bola Berulir DN50 DN65 DN80 Digerakkan Pneumatik

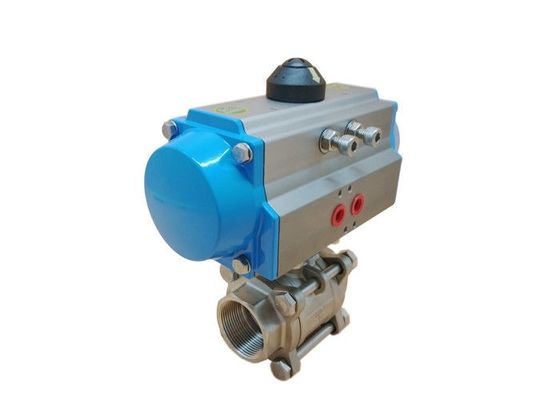

Gambar besar :  Katup Bola Berulir DN50 DN65 DN80 Digerakkan Pneumatik

Detail produk:
Tempat asal: Cina
Nama merek: OEM
Sertifikasi: CE&ISO
Nomor model: OEM
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 pc
Harga: negotiation
Kemasan rincian: Casing Plywood Cocok sesuai dengan struktur katup yang berbeda
Waktu pengiriman: 5 ~ 25 Hari Kerja
Syarat-syarat pembayaran: T / T, Paypal, Serikat Barat, D / A, L / C, D / P, MoneyGram
Menyediakan kemampuan: 500 pcs / Senin

Katup Bola Berulir DN50 DN65 DN80 Digerakkan Pneumatik

Deskripsi
Bahan tubuh: Besi tahan karat Bahan Kursi: PTFE
kekuasaan: Aktuator Pengembalian Musim Semi Koneksi: BSP / BSPT / NPT
Ukuran: 1/2 "~ 8" Medium: Gas Minyak Air
Cahaya Tinggi:

DN80 Threaded Ball Valve

,

Pneumatic Actuated Threaded Ball Valve

,

DN65 Threaded Ball Valve

Katup Bola Pneumatik Pneumatik Stainless Steel 3 Piece Katup Berulir DN50 DN65 DN80


Aktuator pneumatik
Aktuator pneumatik menggunakan tekanan udara terkompresi untuk menghasilkan torsi yang dibutuhkan untuk memutar katup.Kebanyakan aktuator pneumatik seperempat putaran memiliki piston dan mekanisme roda gigi rack-and-pinion untuk menghasilkan torsi.Port saluran masuk pada aktuator memasukkan udara terkompresi ke dalam aktuator.Udara terkompresi menggerakkan piston secara linier, yang dipasang ke rak.Rak terhubung ke pinion melalui roda gigi, oleh karena itu, mengubah gerakan linier menjadi rotasi.Pinion secara bersamaan memindahkan gerakan ini ke batang katup, yang seperti yang telah dibahas akan memutar bola katup untuk membuka atau menutupnya.



 Spesifikasi

  • Rack and pinion design rotary quarter turn aktuator pneumatik
  • Versi Akting Ganda atau Musim Semi Kembali
  • Antarmuka ISO5211, DIN3337 dan Namur untuk memudahkan pemasangan ke katup, kotak sakelar batas, dan pemosisian
  • Cocok untuk aplikasi indoor dan outdoor
  • Output torsi dari 3Nm hingga 13.024Nm (versi DA) dan 4Nm hingga 6,584Nm (versi SR)
  • Housing paduan aluminium dengan pinion berlapis nikel
  • Sudut travel 90 ° dengan penyesuaian travel stop ± 5 ℃
  • Tekanan operasi dari 2 bar hingga 8 bar pada suhu dari -20 ℃ hingga + 80 ℃


 Keuntungan

1. Ukuran Kompak dan Konstruksi Ringan

2. Kinerja Yang Andal dan Tahan Lama

3. Katup Standar "In Line" atau "Cross Mount" ke Aktuator

4. Desain Spring-Return Mengakomodasi Pasokan Udara Serendah 50 psi

5. Trim Eksternal Stainless Steel dan Standar O-Rings FKM

6. Kopling Batang Katup Langsung ke Poros Aktuator Meminimalkan Serangan Balik

7. Standar Pengabaian Manual


 Data teknis
Akting Ganda No. Pemesanan Aktuator Pneumatik

Katup Bola Berulir DN50 DN65 DN80 Digerakkan Pneumatik 0



model nomor Torsi (6Bar)
Buka Menutup
ACT 050S 13.2Nm 6.7Nm
ACT 063S 24.1Nm 11.1Nm
ACT 075S 47,7Nm 22.1Nm
ACT 090S 73.1Nm 36,7Nm
ACT 100S 109Nm 50,7Nm
ACT 115S 176Nm 82Nm
ACT 125S 227Nm 105Nm
ACT 145S 357Nm 165Nm
ACT 160S 456Nm 224Nm
ACT 190S 871Nm 379Nm
ACT 210S 1000Nm 521Nm
ACT 240S 1423Nm 721Nm
ACT 270S 2345Nm 1060Nm
ACT 300S 2956Nm 1460Nm
ACT 350S 4247Nm 2346Nm
ACT 400S 6559Nm 2624Nm


Aksesoris yang dapat digunakan dengan Ball Valve ini
Indikator Nyala / Mati
Katup Solenoid Standar Namur di semua Standar
Pemosisian Katup Pneumatik & Listrik-Pneumatik
Penimpaan Manual yang Dapat Disambungkan
Batasi Sakelar untuk Indikasi Nyala / Mati di Papan Panel
Filter + Kombinasi Regulator dengan Pengukur Tekanan

 Pemilihan Model
3PC Thread Pneumatic Ball Valve

nama Produk 3PC Thread Ball Valve
Tekanan 1000WOG
Valve Matreial CF8 / SS304 CF8M / SS316 WCB
Koneksi BSP / BSPT / NPT
