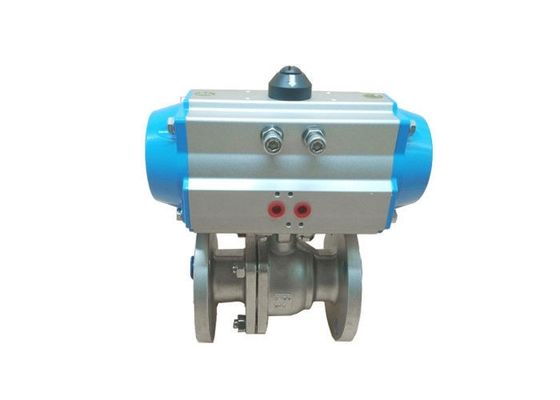

150LB Pneumatic Actuator Valve, CF8 Pneumatic Ball Valve

Double Acting Flange Pneumatic Actuated Ball Valve Control Valve 150LB

Katup Bola Flensa Suhu Tinggi Tergerak Pneumatik
Katup bola PN16 atau ANSI 150 yang digerakkan secara pneumatik suhu tinggi cocok untuk aplikasi yang lebih sulit.Bore penuh, katup 3 bagian hadir dalam baja tahan karat dengan opsi untuk berbagai sambungan ujung, dudukan dan segel PTFE yang diperkuat karbon.

Katup dipasang ke pegas balik pneumatik yang kuat atau aktuator kerja ganda melalui ekstensi disipasi panas (TSM).

Opsi yang dapat dikonfigurasi termasuk sakelar batas, katup solenoid, dan pemosisian.

Selain itu, aktuator pneumatik quarter turn rack dan pinion kami berukuran dengan faktor keamanan 30% built-in, membutuhkan tekanan pilot 5,5 Bar dan manfaat dari antarmuka Namur untuk pilot solenoid valve dan switchbox.

Keuntungan

1. Ukuran Kompak dan Konstruksi Ringan

2. Kinerja Yang Andal dan Tahan Lama

3. Katup Standar "In Line" atau "Cross Mount" ke Aktuator

4. Desain Spring-Return Mengakomodasi Pasokan Udara Serendah 50 psi

5. Trim Eksternal Stainless Steel dan Standar O-Rings FKM

6. Kopling Batang Katup Langsung ke Poros Aktuator Meminimalkan Serangan Balik

7. Standar Pengabaian Manual

 Spesifikasi

• Rack and pinion design rotary quarter turn aktuator pneumatik
• Versi Akting Ganda atau Musim Semi Kembali
• Antarmuka ISO5211, DIN3337 dan Namur untuk memudahkan pemasangan ke katup, kotak sakelar batas, dan pemosisian
• Cocok untuk aplikasi indoor dan outdoor
• Output torsi dari 3Nm hingga 13.024Nm (versi DA) dan 4Nm hingga 6,584Nm (versi SR)
• Housing paduan aluminium dengan pinion berlapis nikel
• Sudut travel 90 ° dengan penyesuaian travel stop ± 5 ℃
• Tekanan operasi dari 2 bar hingga 8 bar pada suhu dari -20 ℃ hingga + 80 ℃

 Data teknis
Akting Ganda No. Pemesanan Aktuator Pneumatik

Parameter Katup Bola 150LB (1/2 "~ 8")

Aksesoris yang dapat digunakan dengan Ball Valve ini
Indikator Nyala / Mati
Katup Solenoid Standar Namur di semua Standar
Pemosisian Katup Pneumatik & Listrik-Pneumatik
Penimpaan Manual yang Dapat Disambungkan
Batasi Sakelar untuk Indikasi Nyala / Mati di Papan Panel
Filter + Kombinasi Regulator dengan Pengukur Tekanan

Lebih Banyak Pilihan
