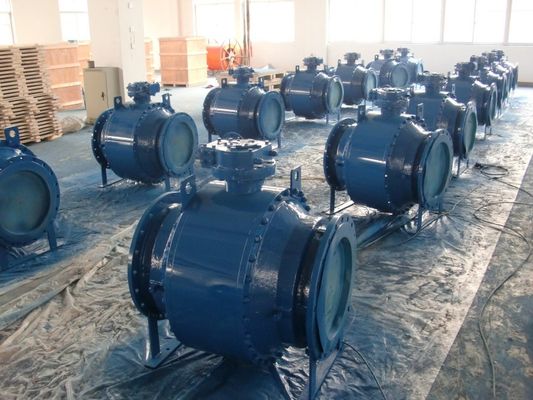

Kursi Lembut 2500lb NPS 20 "Trunnion Mounted Ball Valve

Katup Bola Jenis Trunnion Masuk Sisi Kursi Lembut

Aplikasi tipikal Trunnion Side Entry Ball Valves adalah untuk pipa gas atau minyak mentah, ukuran lebih besar (hingga 60 inci) dan kelas tekanan lebih tinggi (ASME 4500 atau API 15000psi).Konstruksi bak bisa dua atau tiga buah untuk ukuran lebih kecil (sampai 6 ”RB), tiga buah untuk dimensi besar.Bahan baku dapat berupa tempa atau coran sentrifugal.Berbagai macam bahan: baja karbon, austenitik atau martensitik SS, duplex-superduplex SS, paduan berbasis nikel.Bak yang dibaut sebagai bak standar yang dilas untuk aplikasi khusus (lihat bagian khusus).

Fitur teknis utama katup termasuk batang anti-ledakan dan desain jok katup yang tersedia dalam tiga versi berbeda:

SPE (Efek Piston Tunggal): jok diberi energi hanya oleh tekanan hulu.
DPE (Efek Piston Ganda): jok dapat diberi energi oleh tekanan hulu atau oleh tekanan rongga tubuh.
DUAL (SPE upstream dan DPE downstream): menggabungkan dua desain kursi yang dijelaskan di atas, penghalang ganda dapat dijamin jika terjadi kegagalan penyegelan kursi

Bahan Utama

Opsi Penyegelan

Kursi empuk: Segel O-Ring Metal ke Metal

Struktur sederhana penyegelan andal Berlaku untuk partikulat Penyegelan andal, torsi rendah, memenuhi tinggi pelanggan

aplikasi luas biaya rendah.kondisi media keandalan penyegelan dan persyaratan torsi rendah

Desain aman kebakaran

Katup bola memastikan 100% lulus uji aman api.Karena Ball valve menerapkan dua desain tertutup melalui segel O-ring dan paking spiral grafit logam.Ketika katup terbakar, bahan non-logam seperti segel dudukan PTFE, gasket, segel O-ring, karet dll akan rusak, sedangkan lapisan luar gasket luka spiral grafit logam menyediakan segel sekunder.Ketika dudukan empuk dibakar, dudukan logam secara otomatis akan membentuk segel logam dengan bola di bawah desakan pegas yang secara efektif akan mengontrol kebocoran internal dan kebocoran eksternal.Desain katup sepenuhnya sesuai dengan API 607, API 6FA, BS 6755, JB / T 6899 dan standar lainnya,

DOUBLE BLOCK & BLEED (DBB)

Ketika bola dalam posisi tertutup, setiap dudukan menutup media proses secara independen pada saat yang sama antara aliran atas / bawah dan rongga tubuh, ini memungkinkan pendarahan tekanan rongga yang terperangkap (DBB) melalui katup pembuangan dan ventilasi.Fungsi blok ganda dan pembuangan memungkinkan untuk membilas katup di bawah tekanan dan memverifikasi bahwa dudukan disegel dengan benar.

DOUBLE ISOLATION & BLEED (DIB)

Kursi efek piston ganda, tekanan sedang, baik di hulu dan hilir serta di rongga tubuh, menciptakan dorong yang dihasilkan yang mendorong cincin kursi ke bola, katup dengan cincin kursi efek piston ganda membutuhkan pelepas tekanan rongga untuk mengurangi build- atas tekanan berlebih di rongga tubuh.

Bola dipasang dengan trunnion dan batang untuk ukuran 4 ”& lebih kecil.Dukungan pelat trunnion untuk ukuran 6 ”& lebih besar
