BW Berakhir PTFE Seat 300LB Trunnion Mounted Ball Valve

I 'm Online Chat Now

BW Berakhir PTFE Seat 300LB Trunnion Mounted Ball Valve

BW Berakhir PTFE Seat 300LB Trunnion Mounted Ball Valve
BW Berakhir PTFE Seat 300LB Trunnion Mounted Ball Valve BW Berakhir PTFE Seat 300LB Trunnion Mounted Ball Valve BW Berakhir PTFE Seat 300LB Trunnion Mounted Ball Valve BW Berakhir PTFE Seat 300LB Trunnion Mounted Ball Valve

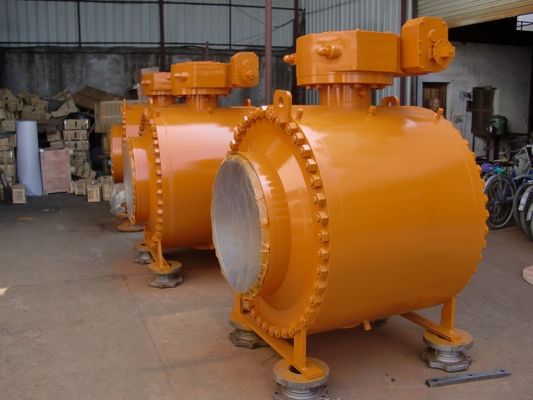

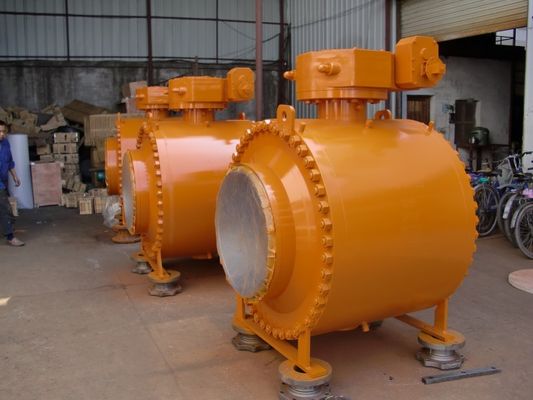

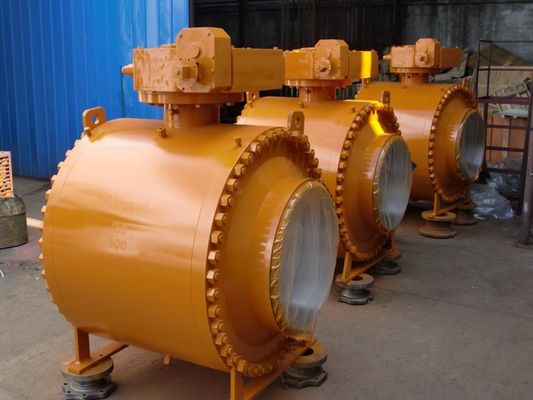

Gambar besar :  BW Berakhir PTFE Seat 300LB Trunnion Mounted Ball Valve

Detail produk:
Tempat asal: Cina
Nama merek: OEM
Sertifikasi: API6D,API607
Nomor model: OEM
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 pc
Kemasan rincian: Kasing kayu
Waktu pengiriman: 2-15 minggu
Syarat-syarat pembayaran: L / C, T / T
Menyediakan kemampuan: 20.000 pcs per tahun

BW Berakhir PTFE Seat 300LB Trunnion Mounted Ball Valve

Deskripsi
Ukuran: Ukuran: NPS 2 "hingga 60" Tekanan: 150LB hingga 2500LB
Kisaran suhu: -196 ℃ ~ 300 ℃ Temperatue rendah, Suhu Normal dan suhu tinggi Bahan Tubuh dan Potong: Baja tuang, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316 / F316L / F51 F53 F55, ASTM A35
Bahan Kursi: PTFE, RPTFE, DEVLON, Molon, MENGINTIP, Kursi Logam Sealing Tubuh dan Batang: Oring (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), Gasket luka Spiral (316SS + Graphite) Pengepaka
Cahaya Tinggi:

300LB Trunnion Mounted Ball Valve

,

PTFE Seat Trunnion Mounted Ball Valve

,

BW Ends Trunnion Mounted Ball Valve

Double Block & Bleed Ball Valve Side Entry 300LB BW Berakhir





Kami dapat menyediakan katup bola trunnion entri samping yang dirancang agar sesuai dengan standar katup API 6D untuk memenuhi persyaratan aplikasi katup pada industri Minyak dan Gas, Pemurnian dan Pengolahan Minyak, dan Petrokimia di darat dan lepas pantai.

Katup masuk samping dirancang sebagai katup servis yang kuat dan berat, mampu menahan operasi pada tekanan tinggi (ANSI # 2500) dan memberikan penghentian nol yang konsisten dan andal.Katup ini ideal untuk aplikasi pemadaman darurat untuk servis hidrokarbon.

DESAIN DAN FITUR

Standar Desain: Spesifikasi API 6D untuk Katup Saluran Pipa (Bola)

Ukuran Standar: DN25 hingga DN 600, 1 "hingga 24", Lubang Penuh dan Dikurangi (ukuran lebih besar berdasarkan permintaan)

Peringkat tekanan: ANSI 150 thro 'hingga ANSI 2500 peringkat penuh

Kisaran suhu: -196 ° C hingga + 500 °

Standar Keamanan Api: Spesifikasi API 6FA untuk Uji Kebakaran Katup

Pengujian Kebocoran Kursi: ISO 5208, atau ANSI / FCI 70-2 Kelas V dan VI, atau standar pengujian internasional lainnya.

Flange Connection: Flensa ke ASME B16.5 (1 "hingga 24") atau Buttweld ke ASME B16.25

Sambungan mekanis: Desain dan bahan segel untuk memenuhi spesifikasi pelanggan (tergantung pada aplikasi)

Flensa Atas: ISO 5211

Pengoperasian: Pengoperasian manual dengan gearbox atau Otomatis menggunakan aktuator.

Bahan Konstruksi: baja karbon, baja tahan karat, baja tahan karat dupleks dan super dupleks, Inconel, Monel, Hastelloy, Incoloy dan bahan tempa / batangan yang paling banyak tersedia secara komersial.



Perangkat injeksi minyak

Untuk DN150 (NPS 6) & lebih besar batang dan dudukan katup dilengkapi dengan perangkat injeksi minyak penyegel, Untuk DN125 & lebih kecil, kami dapat menyediakan perangkat injeksi minyak penyegel sesuai dengan kebutuhan pelanggan.Ketika O-ring rusak secara tidak sengaja, dengan menginjeksikan sealant yang disegel untuk mencegah media melalui ring dudukan katup dan batang bocor.

BW Berakhir PTFE Seat 300LB Trunnion Mounted Ball Valve 0



Desain aman kebakaran

Katup bola memastikan 100% lulus uji aman api.Karena Ball valve menerapkan dua desain tertutup melalui segel O-ring dan paking spiral grafit logam.Ketika katup terbakar, bahan non-logam seperti segel dudukan PTFE, gasket, segel O-ring, karet dll akan rusak, sedangkan lapisan luar gasket luka spiral grafit logam menyediakan segel sekunder.Ketika dudukan empuk dibakar, dudukan logam secara otomatis akan membentuk segel logam dengan bola di bawah desakan pegas yang secara efektif akan mengontrol kebocoran internal dan kebocoran eksternal.Desain katup sepenuhnya sesuai dengan API 607, API 6FA, BS 6755, JB / T 6899 dan standar lainnya,

BW Berakhir PTFE Seat 300LB Trunnion Mounted Ball Valve 1





Opsi Penyegelan

Kursi empuk: Segel O-Ring Metal ke Metal

Struktur sederhana penyegelan andal Berlaku untuk partikulat Penyegelan andal, torsi rendah, memenuhi tinggi pelanggan

aplikasi luas biaya rendah.kondisi media keandalan penyegelan dan persyaratan torsi rendah

BW Berakhir PTFE Seat 300LB Trunnion Mounted Ball Valve 2





DOUBLE BLOCK & BLEED (DBB)

Ketika bola dalam posisi tertutup, setiap dudukan menutup media proses secara independen pada saat yang sama antara aliran atas / bawah dan rongga tubuh, ini memungkinkan pendarahan tekanan rongga yang terperangkap (DBB) melalui katup pembuangan dan ventilasi.Fungsi blok ganda dan pembuangan memungkinkan untuk membilas katup di bawah tekanan dan memverifikasi bahwa dudukan disegel dengan benar.

BW Berakhir PTFE Seat 300LB Trunnion Mounted Ball Valve 3



DOUBLE ISOLATION & BLEED (DIB)

Kursi efek piston ganda, tekanan sedang, baik di hulu dan hilir serta di rongga tubuh, menciptakan dorong yang dihasilkan yang mendorong cincin kursi ke bola, katup dengan cincin kursi efek piston ganda membutuhkan pelepas tekanan rongga untuk mengurangi build- atas tekanan berlebih di rongga tubuh.

BW Berakhir PTFE Seat 300LB Trunnion Mounted Ball Valve 4





Jenis Ball Valve Desain dan Manufaktur Tatap Muka / Ujung ke Ujung Dimensi Flange Peringkat Suhu Tekanan Inspeksi dan Tes
Pisahkan katup bola Flange BS5351 ANSI B16.10 ANSI B16.5 ANSI B16.34 API6D
Katup bola flensa tetap API6D / API608 API6D ANSI B16.47 ANSI B16.34 API598



Bahan Utama

Bahan tubuh Bahan trim Bahan segel Gasket / Packing
WCB / LCB / CF8 / CF8M / CF3 / CF3M, DLL. SS410, SS420, SS304, SS316, DLL PTFE, RPTFE, MENGINTIP, PPL, DLL. GRAFIT.PTFE, PPL.DLL




Data Desain

Standar desain: API 6D, DIN3357-1, EN12516-1

Standar tatap muka: API6D, ASME B16.10, DIN3202

Standar Penghubung: ASME B 16.5, ASME B16.47, DIN 2543/4, ASME B 16.25

Standar Uji & Pemeriksaan: API 6D, API 598

Suhu Kerja: -196 ℃ ~ 610 ℃

Jenis koneksi: RF, RTJ, FF, BW.BSPT, NPT

Lingkungan asam: NACE MR0175



Fitur Desain

1: Lubang penuh atau lubang kecil
2: Struktur tubuh dua bagian atau tiga bagian
3: Double Block & Bleed, Double isolation and bleed (DIB-1 & DIB-2)
4: Desain tahan api (API 607)
5: Sistem tahan ledakan
6: Desain anti-statis
7: Bantuan rongga diri
8: Pengujian emisi buronan (opsional)







Bola dipasang dengan trunnion dan batang untuk ukuran 4 ”& lebih kecil.Dukungan pelat trunnion untuk ukuran 6 ”& lebih besar

BW Berakhir PTFE Seat 300LB Trunnion Mounted Ball Valve 5









BW Berakhir PTFE Seat 300LB Trunnion Mounted Ball Valve 6



BW Berakhir PTFE Seat 300LB Trunnion Mounted Ball Valve 7

BW Berakhir PTFE Seat 300LB Trunnion Mounted Ball Valve 8
