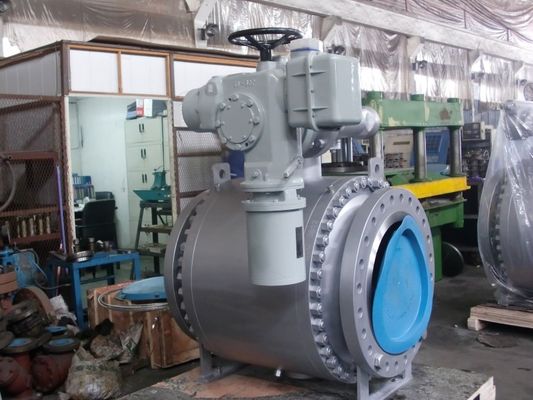

API 607 ​​Side Entry Trunnion Mounted Ball Valve Dengan Aktuator Listrik

Tipe Trunnion Katup Bola Masuk Samping Dengan Aktuator Listrik

Bahan Utama

Aplikasi kritis
Kepala yang baik;Garis aliran
Katup pipa
Riser-ESDV

Katup gas di atas minyak (GOV)

Katup blowdown (BDV)

Katup penutup (SDV)

Isolasi perangkap pengikis

Katup proses

SSIV

ROV

HIPPS

Bawah laut

Kriogenik (LNG, regas)
Suhu rendah

Penyadapan panas

Beringsut

Perangkap pengikis

Katup pengalih

Katup pengukur
Penutupan cepat (<1 detik)
Bubur pasir minyak
Suhu tinggi
Katup terkubur / bawah tanah

Data Desain

Standar desain: API 6D, DIN3357-1, EN12516-1

Standar tatap muka: API6D, ASME B16.10, DIN3202

Standar Penghubung: ASME B 16.5, ASME B16.47, DIN 2543/4, ASME B 16.25

Standar Uji & Pemeriksaan: API 6D, API 598

Suhu Kerja: -196 ℃ ~ 610 ℃

Jenis koneksi: RF, RTJ, FF, BW.BSPT, NPT

Lingkungan asam: NACE MR0175

DOUBLE BLOCK & BLEED (DBB)

Ketika bola dalam posisi tertutup, setiap dudukan menutup media proses secara independen pada saat yang sama antara aliran atas / bawah dan rongga tubuh, ini memungkinkan pendarahan tekanan rongga yang terperangkap (DBB) melalui katup pembuangan dan ventilasi.Fungsi blok ganda dan pembuangan memungkinkan untuk membilas katup di bawah tekanan dan memverifikasi bahwa dudukan disegel dengan benar.

DOUBLE ISOLATION & BLEED (DIB)

Kursi efek piston ganda, tekanan sedang, baik di hulu dan hilir serta di rongga tubuh, menciptakan dorong yang dihasilkan yang mendorong cincin kursi ke bola, katup dengan cincin kursi efek piston ganda membutuhkan pelepas tekanan rongga untuk mengurangi build- atas tekanan berlebih di rongga tubuh.

Perangkat anti-statis:

Alat anti statik tipe pegas plus grafit diaplikasikan diantara bola, batang, flensa kelenjar dan badan untuk menjaga kontinuitas listrik diantara semua komponen logam.Dan pastikan resistansi lebih rendah dari persyaratan layanan yang paling parah.

Batang tahan ledakan:

Batang dibuat terpisah dari bola dengan bahu bundar tipe-T integral, dipertahankan dengan hambar. (Desain lain Tersedia berdasarkan permintaan)

Perangkat injeksi minyak

Untuk DN150 (NPS 6) & lebih besar batang dan dudukan katup dilengkapi dengan perangkat injeksi minyak penyegel, Untuk DN125 & lebih kecil, kami dapat menyediakan perangkat injeksi minyak penyegel sesuai dengan kebutuhan pelanggan.Ketika O-ring rusak secara tidak sengaja, dengan menginjeksikan sealant yang disegel untuk mencegah media melalui ring dudukan katup dan batang bocor.

Bola dipasang dengan trunnion dan batang untuk ukuran 4 ”& lebih kecil.Dukungan pelat trunnion untuk ukuran 6 ”& lebih besar

Opsi Penyegelan

Kursi empuk: Segel O-Ring Metal ke Metal

Struktur sederhana penyegelan andal Berlaku untuk partikulat Penyegelan andal, torsi rendah, memenuhi tinggi pelanggan

aplikasi luas biaya rendah.kondisi media keandalan penyegelan dan persyaratan torsi rendah
