Rumah ProdukKatup Bola Terpasang Trunnion

Bukti Ledakan BW Mengakhiri Katup Bola Tempa Bore Penuh

I 'm Online Chat Now

Bukti Ledakan BW Mengakhiri Katup Bola Tempa Bore Penuh

Bukti Ledakan BW Mengakhiri Katup Bola Tempa Bore Penuh
Bukti Ledakan BW Mengakhiri Katup Bola Tempa Bore Penuh Bukti Ledakan BW Mengakhiri Katup Bola Tempa Bore Penuh Bukti Ledakan BW Mengakhiri Katup Bola Tempa Bore Penuh

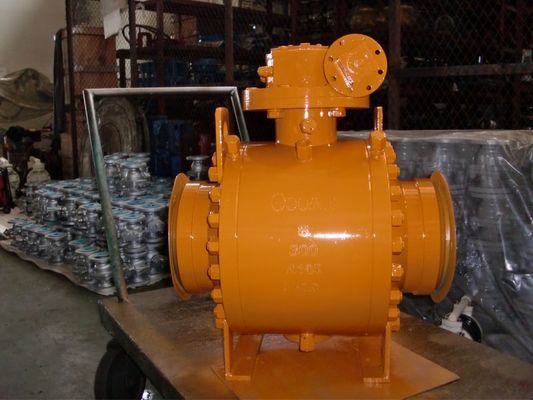

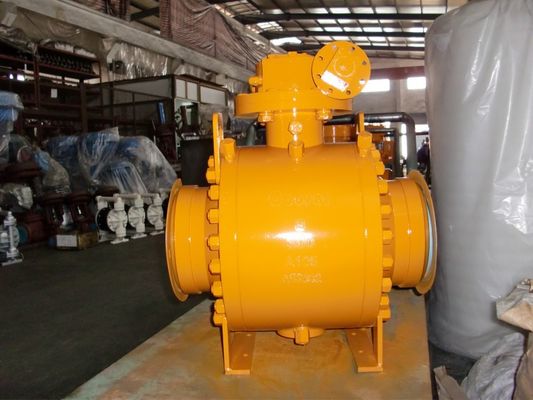

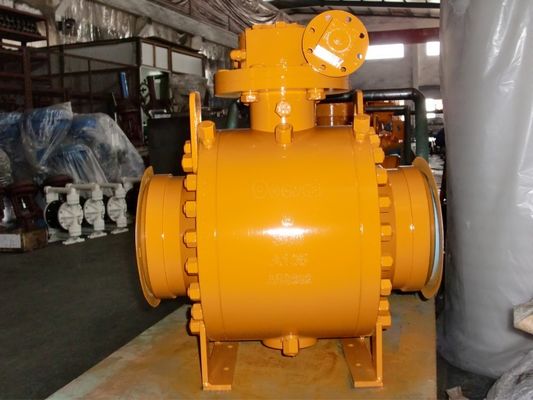

Gambar besar :  Bukti Ledakan BW Mengakhiri Katup Bola Tempa Bore Penuh

Detail produk:
Tempat asal: Cina
Nama merek: OEM
Sertifikasi: API6D,API607
Nomor model: OEM
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 pc
Kemasan rincian: Kasing kayu
Waktu pengiriman: 2-15 minggu
Syarat-syarat pembayaran: L / C, T / T
Menyediakan kemampuan: 20.000 pcs per tahun

Bukti Ledakan BW Mengakhiri Katup Bola Tempa Bore Penuh

Deskripsi
Ukuran: NPS 2 "hingga 60" Tekanan: 150LB hingga 2500LB
Kisaran suhu: -196 ℃ ~ 300 ℃ Temperatue rendah, Suhu Normal dan suhu tinggi Bahan Tubuh dan Potong: Baja tuang, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316 / F316L / F51 F53 F55, ASTM A35
Bahan Kursi: PTFE, RPTFE, DEVLON, Molon, MENGINTIP, Kursi Logam Sealing Tubuh dan Batang: Oring (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), Gasket luka Spiral (316SS + Graphite) Pengepaka
Cahaya Tinggi:

Full Bore Forged Ball Valve

,

BW Berakhir Forged Ball Valve

,

Blowout Proof Forged Ball Valve

Side Entry Trunnion Type Forging Ball Valve BW Berakhir





FITUR UTAMA:
Katup bola yang dipasang pada trunnion entri samping telah dirancang dengan tipe tubuh dua bagian atau tipe tubuh tiga bagian dan dengan dua kursi apung, yang dapat digerakkan di bawah tekanan medium.Di bawah bagian bawah kursi, pegas pra-pemuatan kursi diposisikan untuk memastikan dua kursi apung dapat menempelkan permukaan bola dengan erat, selain itu, tekanan media juga dapat mendorong kursi untuk memasang bola dengan erat untuk memastikan penyegelan lebih andal.

Katup bola trunnion dilengkapi dengan cincin segel kursi yang dapat digerakkan yang dapat menghasilkan perpindahan di bawah tekanan medium.Jika ada tekanan sedang, tekanan akan menekan cincin segel dudukan katup ke bola dengan kuat, menjamin kinerja penyegelan katup bola.



Fitur desain

Katup bola dirancang sesuai dengan ISO14313, API 6D, BS 5351, GB / T 19672;

Struktur sederhana dengan kinerja penyegelan yang baik dan torsi kecil;

Desain lubang penuh dan lubang kecil dengan hambatan aliran minimum (sebenarnya nol);

Injeksi sealant darurat;

Bantuan diri tekanan rongga;

Bola dan batang independen;

Pengepakan emisi rendah;

Desain batang yang aman terhadap api, anti-statis dan anti-ledakan;

Fungsi dudukan katup DBB, DIB-1, DIB-2;

Kap tambahan opsional.



Berbagai Produk

Bahan tubuh: baja karbon, baja tahan karat, baja paduan
Diameter nominal: 2 "~ 60" (DN50 ~ DN1500)

Akhiri Koneksi: RF, RTJ, BW

Kisaran tekanan: Class150 ~ 2500 (PN16 ~ PN420)

Suhu kerja: -46 ℃ ~ + 200 ℃

Operasi: Kunci pas, roda gigi cacing, elektrik, pneumatik, aktuator gas di atas oli, dan aktuator elektro-hidraulik





Jenis Ball Valve Desain dan Manufaktur Tatap Muka / Ujung ke Ujung Dimensi Flange Peringkat Suhu Tekanan Inspeksi dan Tes
Pisahkan katup bola Flange BS5351 ANSI B16.10 ANSI B16.5 ANSI B16.34 API6D
Katup bola flensa tetap API6D / API608 API6D ANSI B16.47 ANSI B16.34 API598



Bahan Utama

Bahan tubuh Bahan trim Bahan segel Gasket / Packing
WCB / LCB / CF8 / CF8M / CF3 / CF3M, DLL. SS410, SS420, SS304, SS316, DLL PTFE, RPTFE, MENGINTIP, PPL, DLL. GRAFIT.PTFE, PPL.DLL






Katup bola yang dipasang Trunnion cocok untuk digunakan pada berbagai jenis pipa dari Kelas 150 hingga Kelas 2500, PN16 ~ PN160, JIS 10K ~ JIS 20K untuk memotong atau menghidupkan media pipa, di mana jenis operasinya termasuk roda gigi cacing, manul, aktuator pneumatik atau elektrik, secara umum pada sambungan flensa, dan sambungan ujung pengelasan butt juga.





Batang tahan ledakan:

Batang dibuat terpisah dari bola dengan bahu bundar tipe-T integral, dipertahankan dengan hambar. (Desain lain Tersedia berdasarkan permintaan)



Perangkat anti-statis:

Alat anti statik tipe pegas plus grafit diaplikasikan diantara bola, batang, flensa kelenjar dan badan untuk menjaga kontinuitas listrik diantara semua komponen logam.Dan pastikan resistansi lebih rendah dari persyaratan layanan yang paling parah.



Perangkat injeksi minyak

Untuk DN150 (NPS 6) & lebih besar batang dan dudukan katup dilengkapi dengan perangkat injeksi minyak penyegel, Untuk DN125 & lebih kecil, kami dapat menyediakan perangkat injeksi minyak penyegel sesuai dengan kebutuhan pelanggan.Ketika O-ring rusak secara tidak sengaja, dengan menginjeksikan sealant yang disegel untuk mencegah media melalui ring dudukan katup dan batang bocor.

Bukti Ledakan BW Mengakhiri Katup Bola Tempa Bore Penuh 0





Opsi Penyegelan

Kursi empuk: Segel O-Ring Metal ke Metal

Struktur sederhana penyegelan andal Berlaku untuk partikulat Penyegelan andal, torsi rendah, memenuhi tinggi pelanggan

aplikasi luas biaya rendah.kondisi media keandalan penyegelan dan persyaratan torsi rendah

Bukti Ledakan BW Mengakhiri Katup Bola Tempa Bore Penuh 1



Desain aman kebakaran

Katup bola memastikan 100% lulus uji aman api.Karena Ball valve menerapkan dua desain tertutup melalui segel O-ring dan paking spiral grafit logam.Ketika katup terbakar, bahan non-logam seperti segel dudukan PTFE, gasket, segel O-ring, karet dll akan rusak, sedangkan lapisan luar gasket luka spiral grafit logam menyediakan segel sekunder.Ketika dudukan empuk dibakar, dudukan logam secara otomatis akan membentuk segel logam dengan bola di bawah desakan pegas yang secara efektif akan mengontrol kebocoran internal dan kebocoran eksternal.Desain katup sepenuhnya sesuai dengan API 607, API 6FA, BS 6755, JB / T 6899 dan standar lainnya,

Bukti Ledakan BW Mengakhiri Katup Bola Tempa Bore Penuh 2





DOUBLE ISOLATION & BLEED (DIB)

Kursi efek piston ganda, tekanan sedang, baik di hulu dan hilir serta di rongga tubuh, menciptakan dorong yang dihasilkan yang mendorong cincin kursi ke bola, katup dengan cincin kursi efek piston ganda membutuhkan pelepas tekanan rongga untuk mengurangi build- atas tekanan berlebih di rongga tubuh.

Bukti Ledakan BW Mengakhiri Katup Bola Tempa Bore Penuh 3



DOUBLE BLOCK & BLEED (DBB)

Ketika bola dalam posisi tertutup, setiap dudukan menutup media proses secara independen pada saat yang sama antara aliran atas / bawah dan rongga tubuh, ini memungkinkan pendarahan tekanan rongga yang terperangkap (DBB) melalui katup pembuangan dan ventilasi.Fungsi blok ganda dan pembuangan memungkinkan untuk membilas katup di bawah tekanan dan memverifikasi bahwa dudukan disegel dengan benar.

Bukti Ledakan BW Mengakhiri Katup Bola Tempa Bore Penuh 4









Bola dipasang dengan trunnion dan batang untuk ukuran 4 ”& lebih kecil.Dukungan pelat trunnion untuk ukuran 6 ”& lebih besar

Bukti Ledakan BW Mengakhiri Katup Bola Tempa Bore Penuh 5









Bukti Ledakan BW Mengakhiri Katup Bola Tempa Bore Penuh 6



Bukti Ledakan BW Mengakhiri Katup Bola Tempa Bore Penuh 7

Bukti Ledakan BW Mengakhiri Katup Bola Tempa Bore Penuh 8
