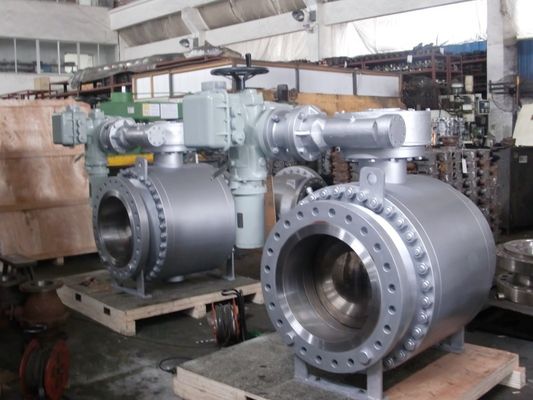

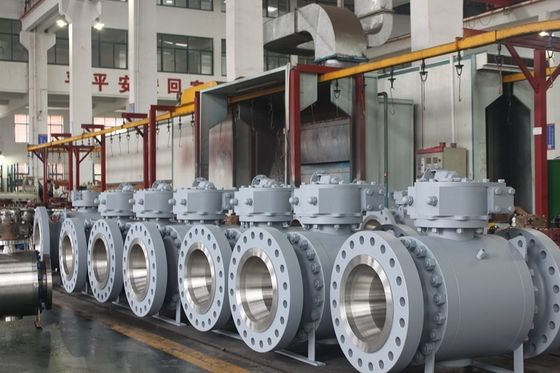

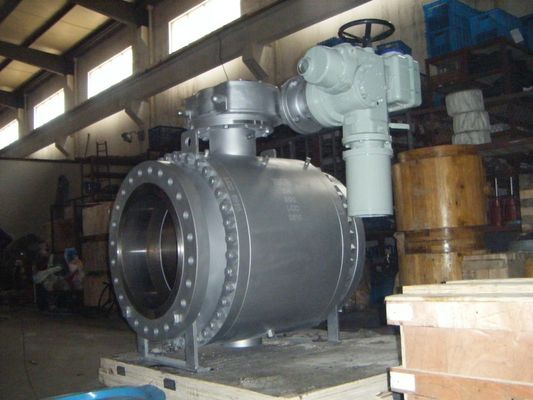

16 inci 600LB Three Piece Side Entry Trunnion Type Ball Valve

Katup Bola yang Dipasang Trunnion

Bahan Utama

Fitur Desain

1: Lubang penuh atau lubang kecil
2: Struktur tubuh dua bagian atau tiga bagian
3: Double Block & Bleed, Double isolation and bleed (DIB-1 & DIB-2)
4: Desain tahan api (API 607)
5: Sistem tahan ledakan
6: Desain anti-statis
7: Bantuan rongga diri
8: Pengujian emisi buronan (opsional)

Data Desain

Standar desain: API 6D, DIN3357-1, EN12516-1

Standar tatap muka: API6D, ASME B16.10, DIN3202

Standar Penghubung: ASME B 16.5, ASME B16.47, DIN 2543/4, ASME B 16.25

Standar Uji & Pemeriksaan: API 6D, API 598

Suhu Kerja: -196 ℃ ~ 610 ℃

Jenis koneksi: RF, RTJ, FF, BW.BSPT, NPT

Lingkungan asam: NACE MR0175

Desain aman kebakaran

Katup bola memastikan 100% lulus uji aman api.Karena Ball valve menerapkan dua desain tertutup melalui segel O-ring dan paking spiral grafit logam.Ketika katup terbakar, bahan non-logam seperti segel dudukan PTFE, gasket, segel O-ring, karet dll akan rusak, sedangkan lapisan luar gasket luka spiral grafit logam menyediakan segel sekunder.Ketika dudukan empuk dibakar, dudukan logam secara otomatis akan membentuk segel logam dengan bola di bawah desakan pegas yang secara efektif akan mengontrol kebocoran internal dan kebocoran eksternal.Desain katup sepenuhnya sesuai dengan API 607, API 6FA, BS 6755, JB / T 6899 dan standar lainnya,

DOUBLE BLOCK & BLEED (DBB)

Ketika bola dalam posisi tertutup, setiap dudukan menutup media proses secara independen pada saat yang sama antara aliran atas / bawah dan rongga tubuh, ini memungkinkan pendarahan tekanan rongga yang terperangkap (DBB) melalui katup pembuangan dan ventilasi.Fungsi blok ganda dan pembuangan memungkinkan untuk membilas katup di bawah tekanan dan memverifikasi bahwa dudukan disegel dengan benar.

DOUBLE ISOLATION & BLEED (DIB)

Kursi efek piston ganda, tekanan sedang, baik di hulu dan hilir serta di rongga tubuh, menciptakan dorong yang dihasilkan yang mendorong cincin kursi ke bola, katup dengan cincin kursi efek piston ganda membutuhkan pelepas tekanan rongga untuk mengurangi build- atas tekanan berlebih di rongga tubuh.

Opsi Penyegelan

Kursi empuk: Segel O-Ring Metal ke Metal

Struktur sederhana penyegelan andal Berlaku untuk partikulat Penyegelan andal, torsi rendah, memenuhi tinggi pelanggan

aplikasi luas biaya rendah.kondisi media keandalan penyegelan dan persyaratan torsi rendah

Bola dipasang dengan trunnion dan batang untuk ukuran 4 ”& lebih kecil.Dukungan pelat trunnion untuk ukuran 6 ”& lebih besar
